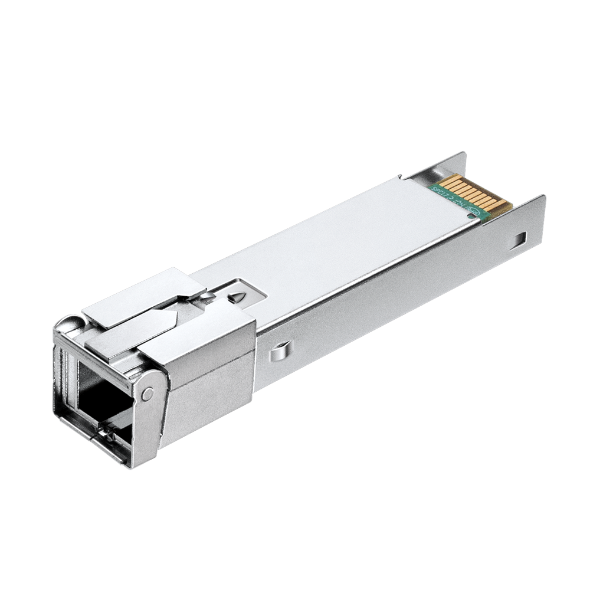

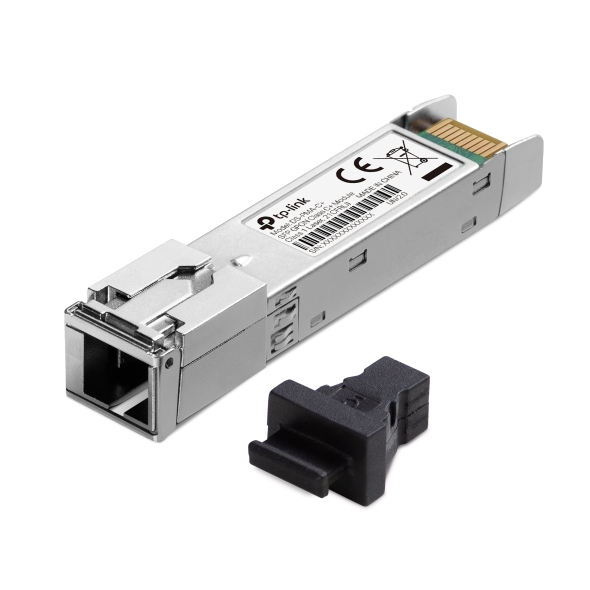

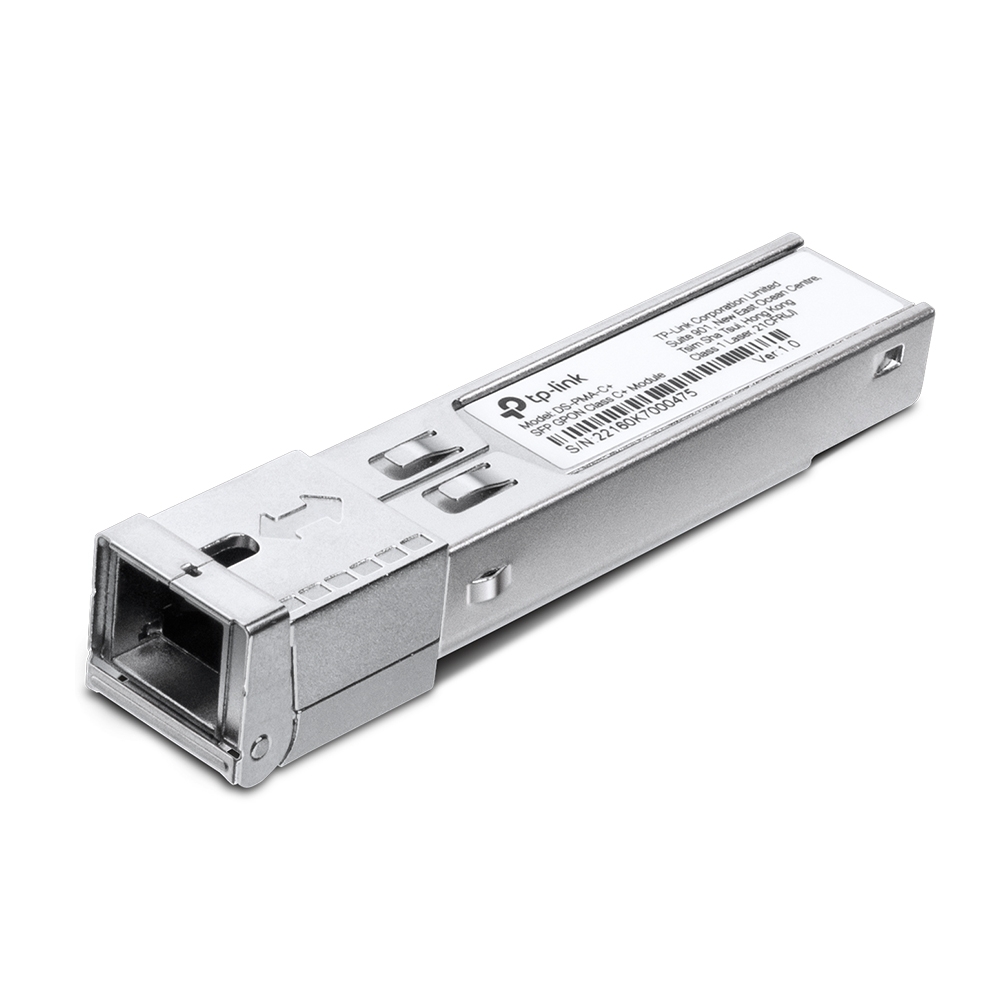

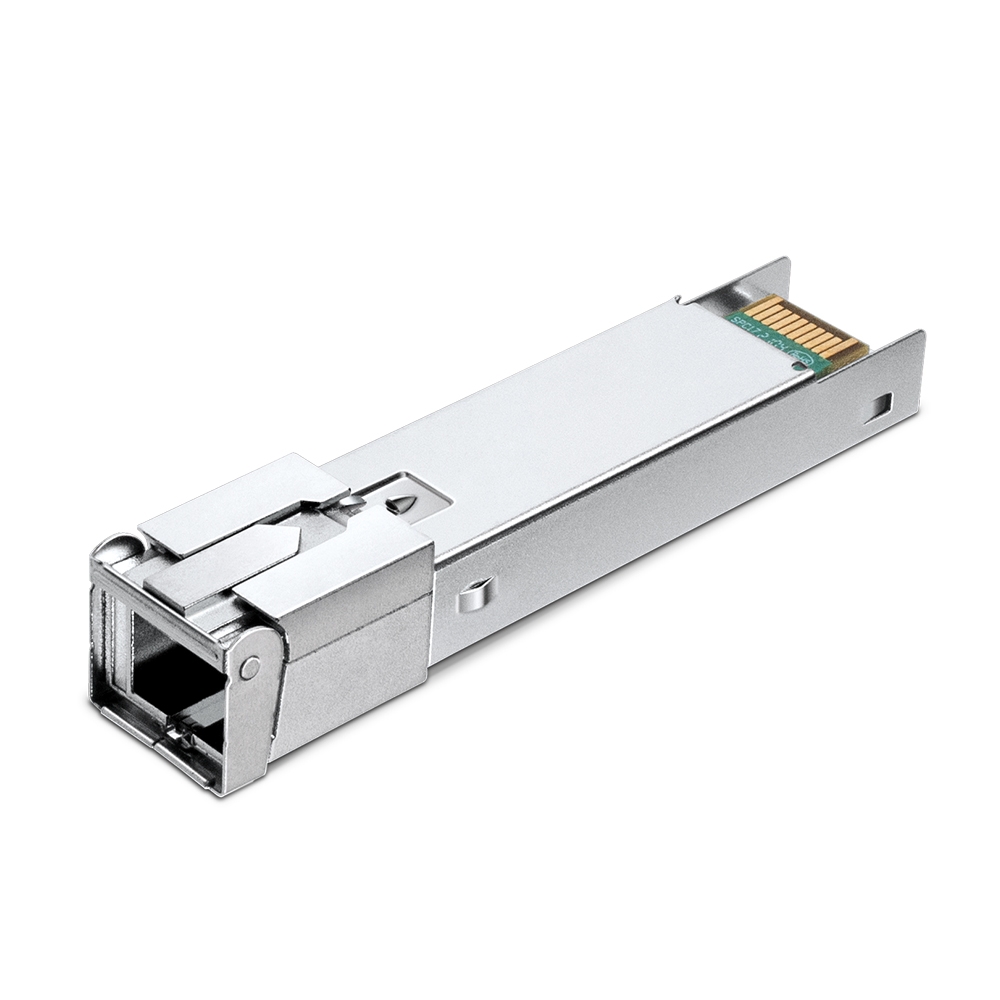

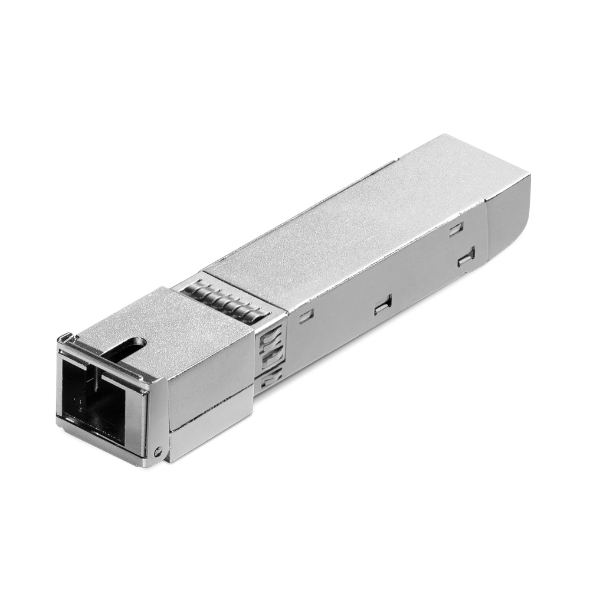

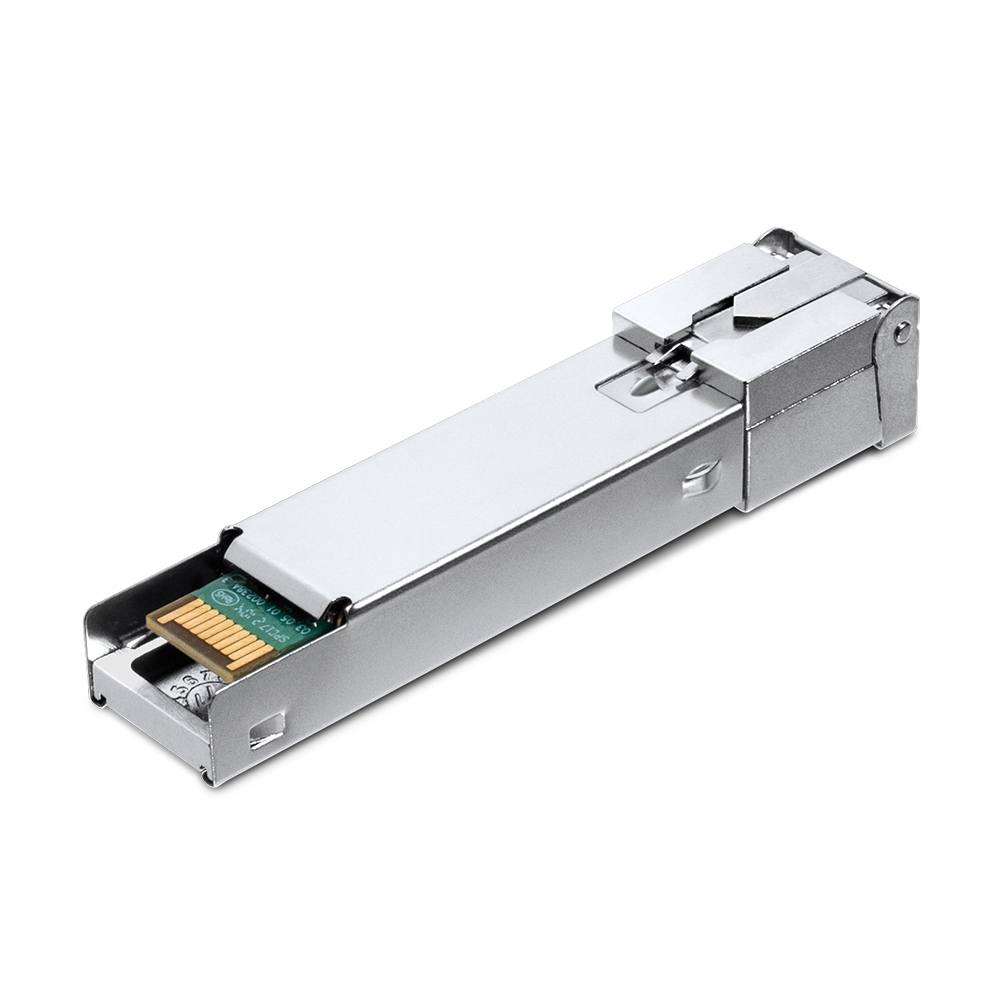

DS-PMA-C+ è il modulo ottico SFP da innestare nelle porte GPON degli OLT DeltaStream: trasmette a 2.488,32 Mbps e riceve a 1.244,16 Mbps su fibra monomodale, con connettore SC/UPC.
La potenza di trasmissione è classe C+ (+3 ~ +7 dBm) con sensibilità in ricezione sotto i −30 dBm: è la classe che permette di arrivare a 20 km e di reggere rapporti di splitting alti.
Si sostituisce a caldo e riporta all’OLT tensione, potenza ottica e temperatura per la diagnostica.
| Ottica | |
| Lunghezze d'onda | Tx 1490 nm · Rx 1310 nm |
| Connettore | Apparato: SFP GPON · Fibra: SC/UPC |
| Tipo di fibra | Monomodale 9/125 μm |
| Velocità | Tx 2.488,32 Mbps · Rx 1.244,16 Mbps |
| Potenza | Class C+ — Tx +3 ~ +7 dBm · sensibilità Rx < −30 dBm · saturazione Rx > −12 dBm |
| Rapporto di estinzione | > 8,2 dB |
| Tolleranza potenza ottica Rx | > 5 dBm |
| Distanza di trasmissione | max. 20 km |
| Elettrico e diagnostica | |
| Tensione nominale | 3,3 V (± 5%) |
| Sostituzione a caldo | Sì |
| Livelli elettrici | Dati LVPECL · controllo LVTTL |
| Diagnostica | Monitoraggio di tensione, potenza del transceiver e temperatura |
| Confezione | |
| Contenuto della confezione | 2× 10 SFF |
