OC-FTL-OTDR-R

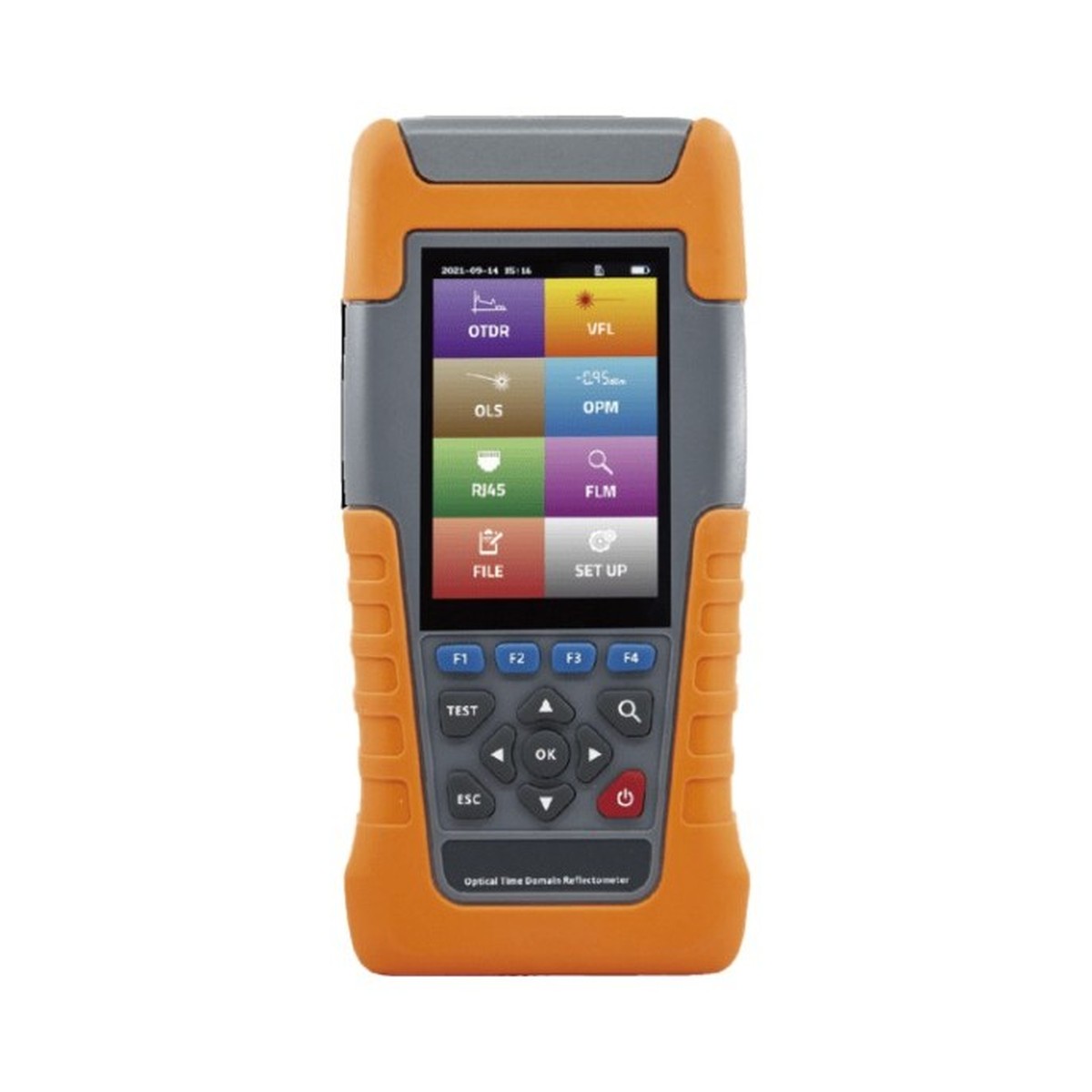

ORCA – MINI OTDR palmare, 1310/1550 28/26dB 4m-80Km, multifunzione VFL-OLS-OPM, interfaccia RJ45, bht
Strumento di verifica ottica
Gli OTDR, Optical Time Domain Reflectometer, sono strumenti di misura optoelettronici, usato nel campo delle reti dati e telecomunicazioni per l’analisi e la diagnosi dei guasti nelle fibre ottiche.
La sorgente laser invia da una estremità della fibra in esame una serie di impulsi ottici di caratteristiche misurate, e dalla stessa estremità un sensore valuta l’andamento nel tempo della componente riflessa del segnale. L’intensità degli impulsi riflessi viene quindi misurata e integrata nel tempo, ed espressa in forma grafica in funzione della lunghezza della tratta e degli eventi in essa rilevati.
Caratteristiche principali
- Sensibilità test: 28/26 db
- Portata: da 500 a 100.000 metri
- Lunghezze onda di lavoro: SM 1310 / 1550
- Ampiezza di impulso: da 3 ns a 20 us
- Dead Zone: <= 4 metri
- Connettività: Android con connessione bluetooth
- Alimentazione: batteria al litio 5000 mAh
- Dimensioni (mm): 192,9L x 93,8W x 47,0H mm
- Interfaccia ottica: FC ed SC intercambiabile
