Modulo analogico indirizzato dotato di 1 ingresso supervisionato.

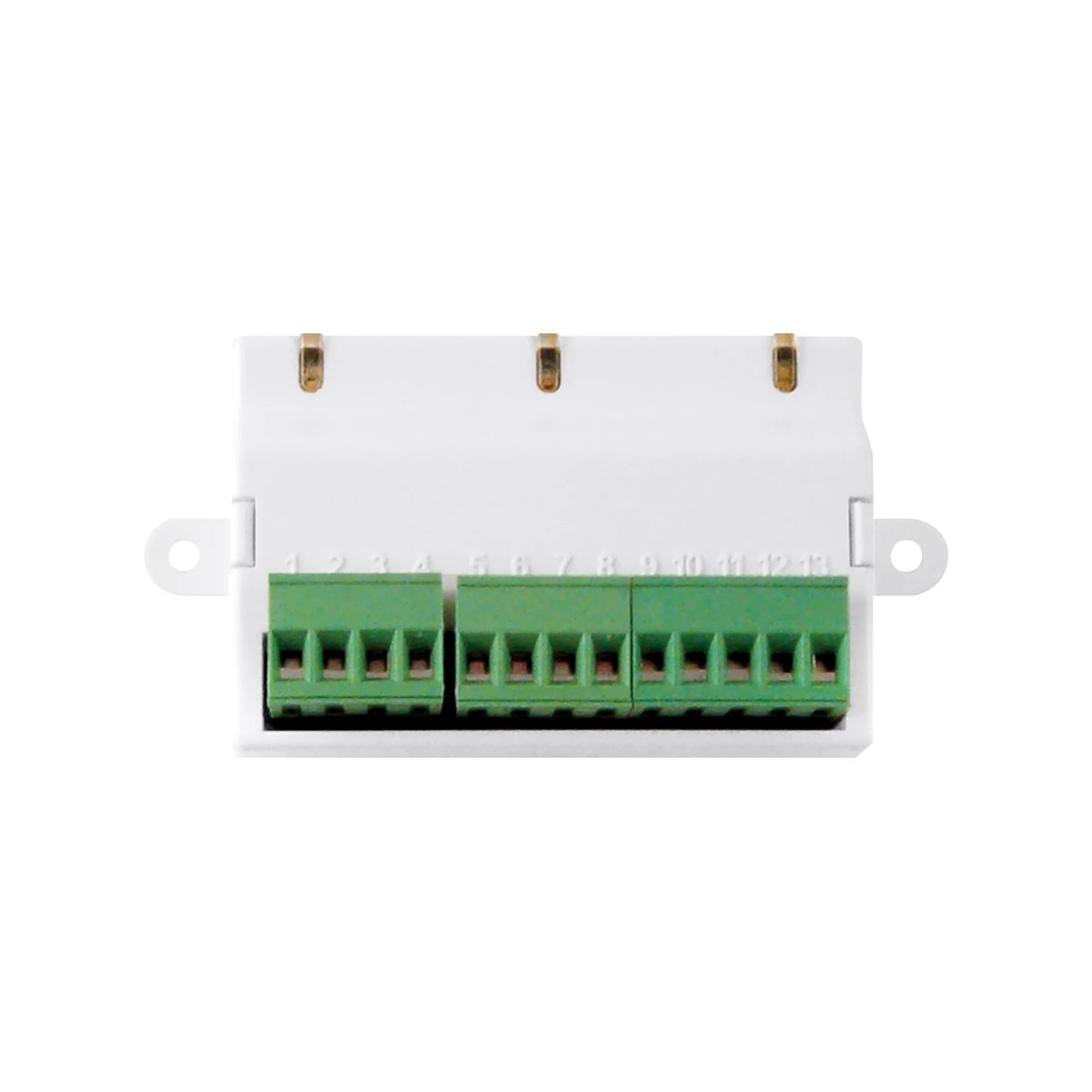

EM312NAC

Modulo analogico indirizzato dotato di 1 ingresso supervisionato, 1 uscita relè ed 1 uscita per la supervisione di carichi collegati ad una distanza maggiore di un metro dal modulo. 240 indirizzi. Completo di isolatore di loop. Certificazione CPR EN54pt17/pt18.

Descrizione della famiglia EM312NAC – EM110 – EM411R – EM312SR:

Moduli ingresso/uscita da collegare al Loop delle centrali analogiche indirizzate

La famiglia di moduli Inim della serie Enea EM312NAC, EM110, EM411R ed EM312SR raggruppa quattro dispositivi di interfaccia da installare sul loop delle centrali antincendio analogiche indirizzate Inim. Si tratta di moduli compatti, pensati per estendere le funzionalità di ingresso e uscita dei sistemi rivelazione incendio, garantendo la massima affidabilità e una semplice integrazione grazie all'indirizzamento automatico tramite serial number e all'isolatore di corto circuito integrato in ciascun modulo. Tutti i moduli sono compatibili con le centrali Previdia Compact, Previdia Max e Previdia UltraVox.

Il modulo EM312SR è la soluzione più completa: consente la gestione di un ingresso supervisionato, di un'uscita supervisionata per segnalatori ottico/acustici e di un'uscita relè a scambio libero, utile per il pilotaggio di dispositivi come elettromagneti, serrande tagliafuoco o segnalazioni verso terze parti. Include inoltre un ingresso tensione esterna supervisionato e 3 LED multicolore per la visualizzazione immediata dello stato dei canali. Si tratta di un modulo ideale per applicazioni che richiedono il controllo locale di carichi vicini al modulo stesso.

Il modulo EM312NAC è la variante studiata per il controllo remoto di dispositivi esterni posti anche a distanze superiori a un metro dal modulo. Dispone di un ingresso supervisionato, un'uscita supervisionata per segnalatori ottico/acustici, un'uscita relè a scambio libero e un ingresso tensione esterna supervisionato. Anche in questo caso troviamo isolatore di corto circuito integrato, 3 LED multicolore di stato e indirizzamento automatico, per un'installazione rapida e flessibile su impianti complessi.

Il modulo EM110 è la versione più compatta della serie, dedicata al solo monitoraggio: integra un ingresso supervisionato per la sorveglianza dello stato di contatti o dispositivi esterni collegati al loop, isolatore di corto circuito, 3 LED multicolore di stato e indirizzamento automatico. È la scelta ideale per applicazioni semplici in cui occorre acquisire un singolo segnale puntuale in modo affidabile.

Il modulo EM411R è l'interfaccia che permette di collegare una linea convenzionale (fino a 32 dispositivi) ai sistemi analogici indirizzati Inim, abilitando la convivenza tra tecnologia convenzionale e indirizzata sullo stesso impianto. Dispone di 1 ingresso per linea convenzionale, 1 relè con doppio scambio libero, isolatore di corto circuito e 3 LED multicolore di segnalazione. L'indirizzamento automatico semplifica notevolmente le operazioni di messa in servizio.

Tutti i moduli della serie possono essere alloggiati nelle scatole di contenimento dedicate FBOX100 e FBOX100T (160 x 120 x 50 mm), che ne garantiscono una protezione meccanica adeguata sia in ambienti civili sia industriali.

Caratteristiche principali:

• Famiglia di moduli per loop di centrali analogiche indirizzate Inim (Previdia Compact, Max, UltraVox)
• EM312SR: 1 ingresso supervisionato + 1 uscita supervisionata + 1 relè a scambio libero + ingresso tensione esterna supervisionato
• EM312NAC: variante dell'EM312SR per il controllo di dispositivi esterni a distanze superiori a 1 metro
• EM110: modulo compatto con 1 solo ingresso supervisionato per monitoraggio puntuale
• EM411R: interfaccia per linea convenzionale (fino a 32 dispositivi) con relè a doppio scambio libero
• Isolatore di corto circuito integrato in tutti i moduli
• 3 LED multicolore per la segnalazione di stato dei canali
• Indirizzamento automatico tramite serial number
• Tensione di alimentazione 19-30 Vdc su tutti i modelli
• Dimensioni compatte 53 x 100 x 29 mm, peso 66 g
• Temperatura di funzionamento -5…+40 °C (EM411R: -10…+55 °C)
• Alloggiabili nelle scatole accessorie FBOX100 e FBOX100T (160 x 120 x 50 mm)

Varianti disponibili nella famiglia:

• EM312SR: Modulo ingresso uscita
• EM312NAC: Modulo ingresso uscita
• EM110: Modulo ingresso
• EM411R: Modulo interfaccia zona convenzionale
