Modulo analogico indirizzato dotato di 4 ingressi supervisionati.

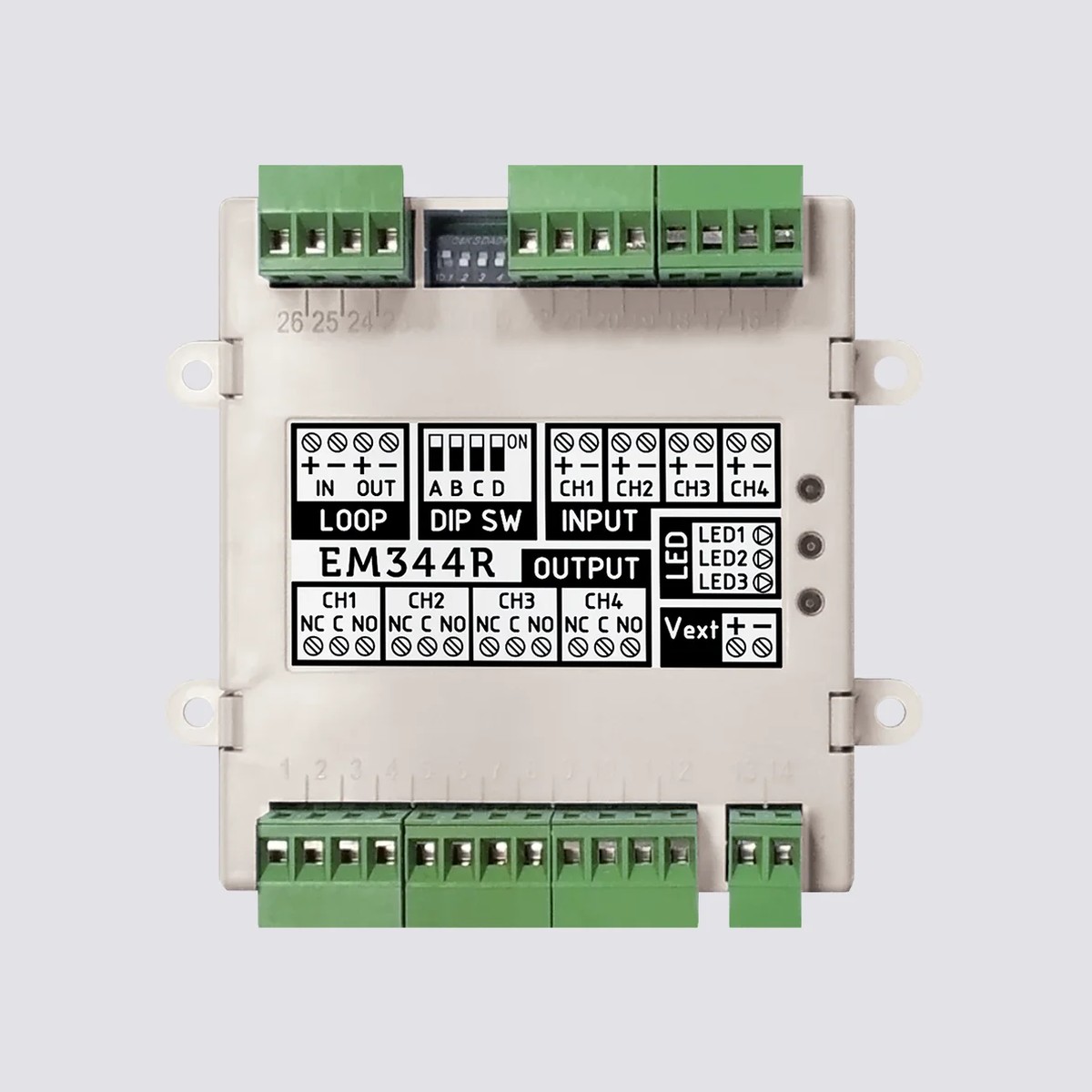

EM344R

Modulo analogico indirizzato dotato di 4 ingressi supervisionati, di cui 2 programmabili come ingresso, ingresso per linea convenzionale o 4-20mA, e di 4 uscite relè. Occupa 4 indirizzi su loop ENEA. Completo di isolatore di loop. Certificazione CPR EN54pt17/pt18.

Descrizione della famiglia EM3xx & EM322AC:

Moduli multi ingressi

La famiglia EM3xx e il modulo EM322AC rappresentano la gamma di moduli indirizzati di INIM Electronics dedicati alla gestione di ingressi, uscite e zone convenzionali all'interno di impianti di rivelazione incendio basati su loop analogico indirizzato. Pensati per essere installati nei sistemi Previdia Compact, Previdia Max e Previdia UltraVox, questi moduli ampliano le capacità della centrale consentendo di interfacciare dispositivi convenzionali, controllare carichi elettrici e gestire segnalazioni ottico-acustiche con la massima flessibilità impiantistica.

Il modulo EM322AC è progettato per il pilotaggio diretto di carichi alimentati a 230 Vac. Si collega al loop e mette a disposizione 2 ingressi supervisionati e 2 uscite a relè in grado di commutare fino a 5A a 230 Vac con carico resistivo. Ogni uscita può essere supervisionata per rilevare l'eventuale presenza di tensione anche quando il relè è disattivato, garantendo un controllo costante dello stato dell'impianto. Il modulo integra isolatore di corto circuito, LED di stato e indirizzamento automatico, ed è compatibile con il montaggio su barra DIN o all'interno di scatole elettriche standard, risultando una soluzione robusta e versatile per il controllo di dispositivi a tensione di rete.

I moduli della serie EM3xx (EM304R, EM304S, EM340, EM344R, EM344S) offrono invece una gestione avanzata di ingressi, uscite e zone convenzionali. A seconda del modello sono disponibili fino a 4 ingressi, di cui 2 configurabili come zone convenzionali alimentate dal loop o da fonte esterna, e 4 uscite che possono essere supervisionate per il controllo di segnalatori ottico-acustici oppure utilizzate come contatti puliti. Tutti i moduli condividono la stessa filosofia progettuale: alimentazione dal loop 19-30 Vdc, consumi contenuti (80 µA a riposo, 20 mA in allarme), indirizzamento automatico e isolatore di corto circuito integrato.

Grazie all'ampia gamma di configurazioni, la serie EM3xx consente di gestire in modo completo dispositivi e linee convenzionali in installazioni nuove o in ampliamenti di impianti esistenti, offrendo all'installatore una soluzione modulare adatta a ogni esigenza, dalle piccole estensioni alle grandi installazioni multi-loop. Per l'alloggiamento è disponibile la scatola plastica accessoria FBOX100 (160 x 120 x 50 mm), compatibile con i moduli di loop EM312SR, EM110, EM411R, EM3xx ed EM322AC.

Caratteristiche principali:

• Moduli indirizzati per loop analogico compatibili con Previdia Compact, Previdia Max e Previdia UltraVox
• EM322AC: 2 ingressi supervisionati e 2 uscite a relè per carichi 230 Vac (max 5A con carico resistivo)
• Uscite EM322AC supervisionabili per rilevare presenza di tensione anche a relè disattivato
• Serie EM3xx: fino a 4 ingressi, di cui 2 configurabili come zone convenzionali
• Uscite configurabili come contatti puliti o supervisionate per segnalatori ottico-acustici
• Alimentazione dal loop 19-30 Vdc con basso consumo (80 µA a riposo)
• Isolatore di corto circuito integrato in tutti i moduli
• Indirizzamento automatico per una rapida messa in servizio
• EM322AC compatibile con montaggio su barra DIN o in scatole elettriche standard
• Scatola plastica accessoria FBOX100 (160 x 120 x 50 mm) per l'alloggiamento dei moduli
• Temperatura di funzionamento -5° … +40°C
• Gamma completa: EM322AC, EM304R, EM304S, EM340, EM344R, EM344S

Varianti disponibili nella famiglia:

• EM322AC: Modulo, 2 Ingressi e 2 Uscite relè 230Vac
• EM344S: Modulo multi ingressi / uscite ed interfaccia zone convenzionali
• EM344R: Modulo multi ingressi / uscite ed interfaccia zone convenzionali
• EM340: Modulo multi ingressi / uscite ed interfaccia zone convenzionali
• EM304R: Modulo multi ingressi / uscite ed interfaccia zone convenzionali
• EM304S: Modulo multi ingressi / uscite ed interfaccia zone convenzionali
