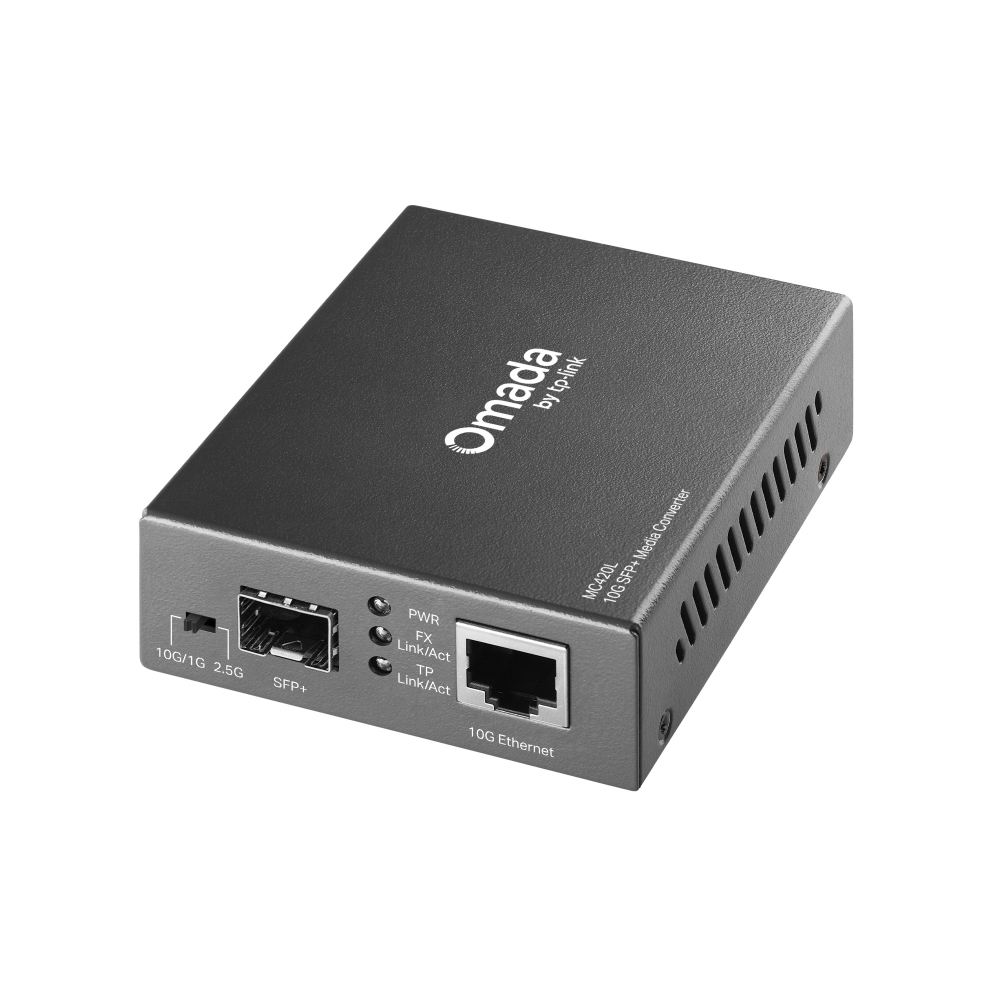

MC420L converte un collegamento in fibra a 10 o 2,5 Gigabit in un collegamento in rame multi-gigabit, e viceversa. Da una parte c’è uno slot SFP+ libero, dall’altra una porta RJ45 che negozia automaticamente 1, 2.5, 5 o 10 Gbps con Auto-MDI/MDIX.
Un microinterruttore DIP sul corpo sceglie la velocità della porta ottica: 1G/10G oppure 2.5G. Serve sia a portare a 10 Gigabit una dorsale in fibra già esistente, sia a innestare un apparato multi-gigabit su una rete ottica più lenta.
La distanza e la lunghezza d’onda dipendono dal modulo SFP o SFP+ che si inserisce: il convertitore non le impone. TP-Link raccomanda di usare moduli SFP+ Omada.
Si installa da tavolo oppure dentro lo chassis Omada MC1400, che ne raccoglie più d’uno in un rack. I LED frontali segnalano alimentazione e attività sulle due porte.
| Porte | |
| Porta in rame | 1× RJ45 con autonegoziazione 1 / 2.5 / 5 / 10 Gbps, Auto-MDI/MDIX |
| Porta in fibra | 1× slot SFP+ estraibile a caldo |
| Velocità della porta ottica | selezionabile con DIP switch: 1G/10G oppure 2.5G |
| Duplex | half o full duplex, autonegoziato |
| LED | PWR, FX Link/Act, TP Link/Act |
| Distanze e fibra | |
| Fibra e lunghezza d'onda | dipendono dal modulo SFP/SFP+ inserito |
| Distanza massima in fibra | dipende dal modulo SFP/SFP+ inserito |
| 10GBASE-T su rame | UTP Cat 6 fino a 55 m; UTP Cat 6a fino a 100 m; STP Cat 6 o superiore fino a 100 m |
| 1000BASE-T / 2.5GBASE-T / 5GBASE-T su rame | UTP o STP Cat 5e o superiore, fino a 100 m |
| Standard | IEEE 802.3ab, 802.3bz, 802.3an, 802.3z, 802.3ae, 802.3x, 802.3aq, 802.3cb |
| Alimentazione e montaggio | |
| Alimentazione | alimentatore esterno 9 V / 0,6 A |
| Consumo massimo | 5,26 W |
| Montaggio | da tavolo oppure in chassis Omada MC1400 |
| Dimensioni | 94,5 × 73 × 27 mm |
| Conformità | CE, FCC |
| Ambiente | |
| Temperatura di esercizio | 0–50 °C |
| Temperatura di stoccaggio | −40–70 °C |
| Umidità di esercizio | 10–90% UR senza condensa |
| Umidità di stoccaggio | 5–90% UR senza condensa |
