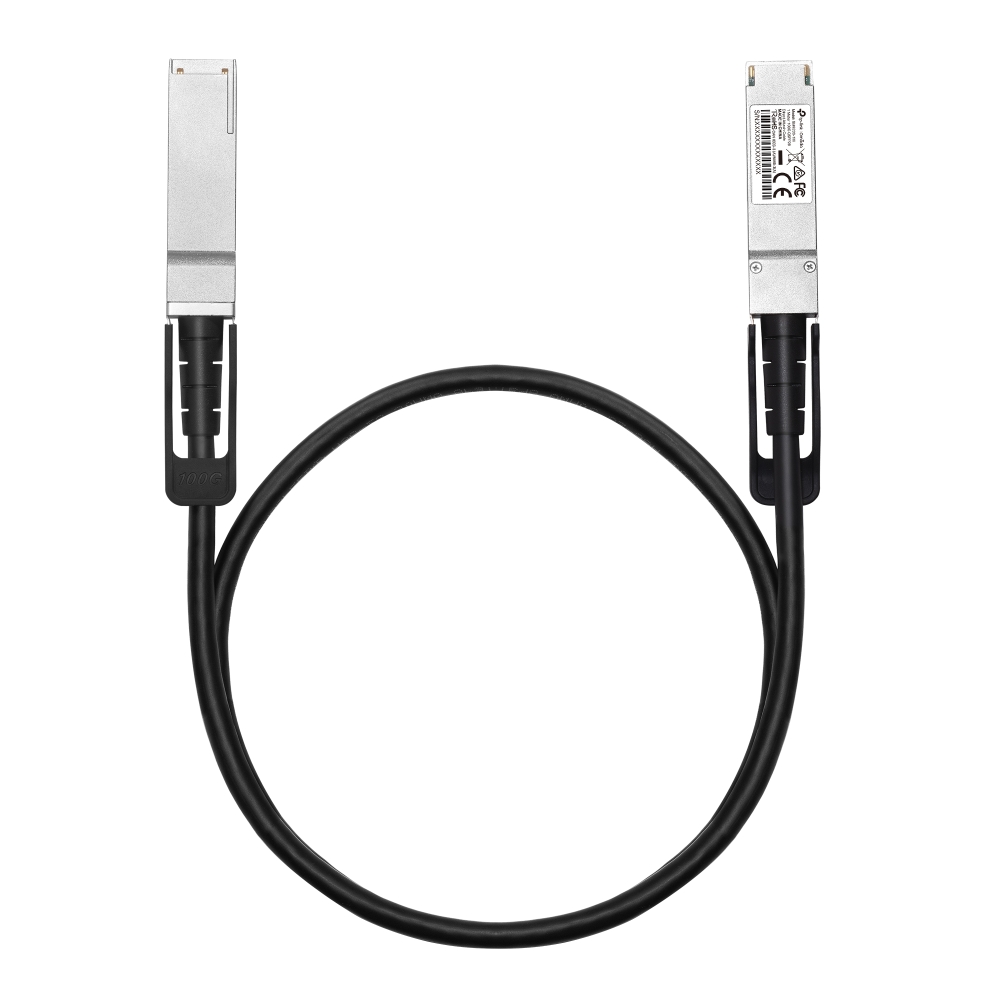

SM9220-1M è un cavo DAC (Direct Attach Cable) passivo da 1 metro con connettore QSFP28 integrato a entrambe le estremità. Sostituisce la coppia di ricetrasmettitori ottici più la bretella in fibra nei collegamenti brevi, dentro lo stesso rack o fra rack adiacenti.
Il cavo trasporta 100 Gbps e, a velocità ridotta, 40 Gbps: si inserisce quindi sia in uno slot QSFP28 100G sia in uno slot QSFP+ 40G. Non richiede alimentazione né configurazione, è estraibile a caldo e non introduce la latenza di una conversione ottica.
Si usa per gli uplink e gli stack ad altissima velocità fra switch di aggregazione e di core, dove la distanza da coprire è di pochi metri e il costo di due moduli ottici non si giustifica.
| Prestazioni | |
| Velocità supportate | 100 Gbps / 40 Gbps |
| Lunghezza del cavo | 1 m |
| Tipo di cavo | twinax passivo |
| Conduttore | rame argentato |
| Calibro | 30 AWG |
| Raggio di curvatura minimo | 33 mm |
| Guaina | PVC (OFNR) |
| Connettori e compatibilità | |
| Tipo di connettore | QSFP28 su entrambe le estremità |
| Slot compatibili | QSFP28 100G e QSFP+ 40G |
| Fibra / lunghezza d'onda | non applicabile: il cavo è in rame |
| Estraibile a caldo | sì |
| Alimentazione | 3,3 V |
| Standard | IEEE 802.3, IEEE 802.3ba, IEEE 802.3bj, SFF-8636, SFF-8679, SFF-8663 |
| Dimensioni | |
| Spina | 72,45 × 18,35 × 13,50 mm |
| Lunghezza totale | 1.000 mm |
| Ambiente | |
| Temperatura di esercizio | 0–70 °C |
| Temperatura di stoccaggio | −40–85 °C |
| Umidità di esercizio | 10–90% UR senza condensa |
| Umidità di stoccaggio | 5–90% UR senza condensa |
