IFAMEVAC — Modulo matrice audio

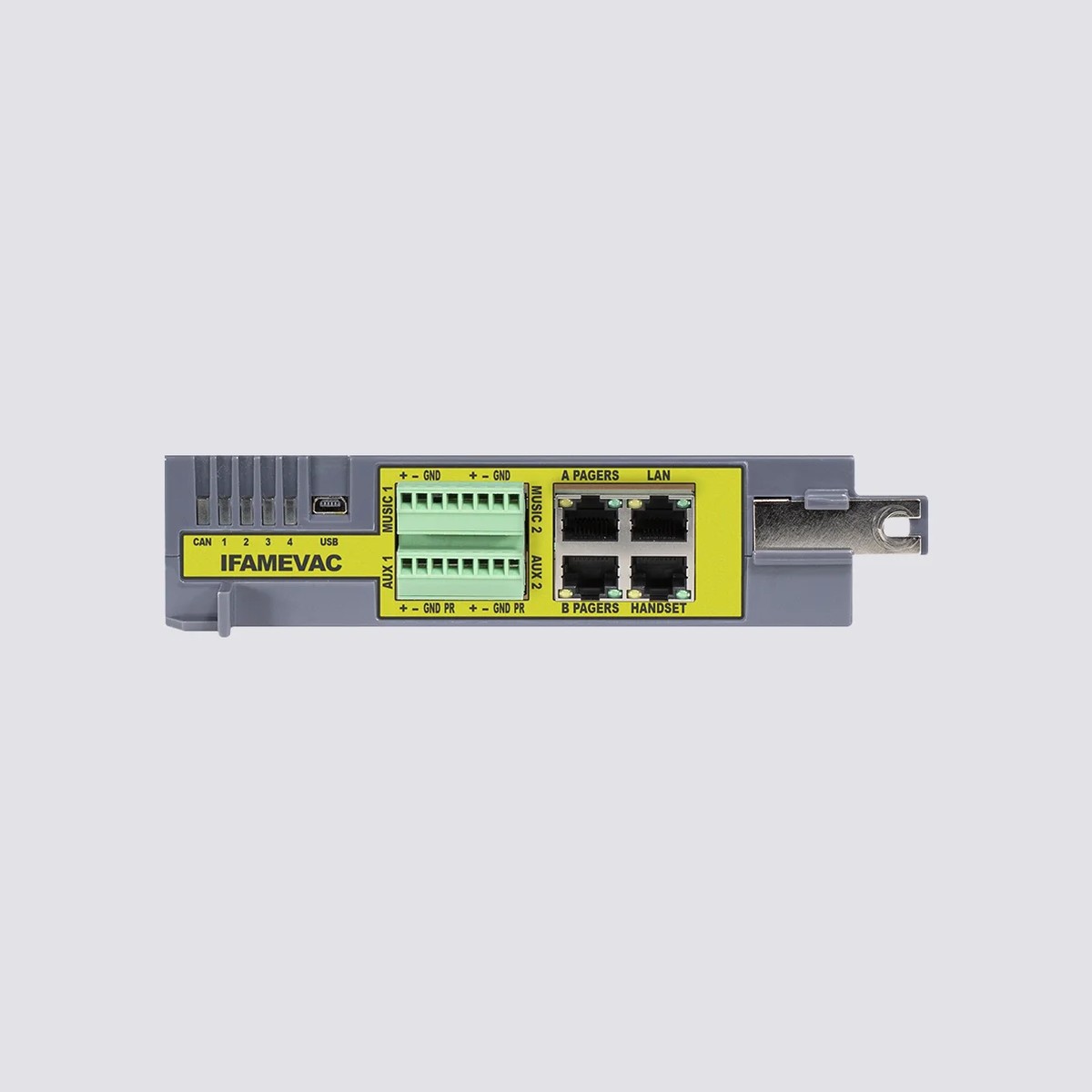

Modulo matrice audio. Connessione su barra CANDRIVE+. Dispone di 2 ingressi analogici per sorgenti sonore esterne, 2 ingressi analogici per sorgenti sonore esterne con richiesta priorità, memoria flash interna contenente i messaggi di emergenza e messaggi definibili dall’utente, 2 linee per basi microfoniche. Alloggiamento SD card per file audio definiti dall’utente. Porta di rete heternet per configurazione messaggi e collegamento al server IAS. Solo per centrali PREVIDIA ULTRA.
Descrizione della famiglia Moduli IFAM:
Moduli interni per funzionalita' audio
I moduli IFAM sono schede interne progettate per ampliare le funzionalita' audio e di rete delle centrali della serie Previdia Ultra, in particolare delle versioni UltraVox dedicate ai sistemi EVAC (Evacuazione Vocale). Ogni modulo svolge una funzione specifica all'interno dell'armadio della centrale, dall'amplificazione audio alla gestione delle sorgenti sonore, dalla connessione in rete IDANET fino al collegamento dei telefoni di emergenza, garantendo un'architettura modulare, scalabile e conforme alle normative di sicurezza vigenti.
Il modulo IFAMAMP e' un amplificatore audio da 250W progettato per garantire prestazioni elevate e massima sicurezza. Dispone di due linee speaker configurabili in modalita' A/B o Loop, entrambe protette da cortocircuito e supervisionate tramite tono ad alta frequenza. Include un ingresso audio analogico con priorita' regolabile e gestisce automaticamente un'unita' di backup interna. Ogni centrale puo' ospitare fino a 30 moduli, con un massimo di 8 per armadio.
Il modulo IFAMPSU e' un alimentatore switching da 1000W con uscita 40A, dotato di caricabatterie integrato da 3A, compatibile con batterie da 17Ah, 24Ah o 40Ah. Include due uscite supervisionate e un'uscita rele' configurabile, preimpostate come uscita allarme, uscita ausiliaria (AUX) e rele' guasto. Supporta alimentazione a 230V o 115V AC (50/60 Hz). Ogni armadio puo' ospitare un solo modulo IFAMPSU, con un massimo di quattro moduli per centrale.
Il modulo matrice audio IFAMEVAC gestisce il processing digitale di tutte le sorgenti audio all'interno del sistema. E' dotato di due ingressi analogici per sorgenti sonore esterne (MUSIC1 e MUSIC2), due ingressi analogici aggiuntivi con priorita' (AUX1 e AUX2), memoria flash interna per messaggi di emergenza e personalizzati, alloggiamento per scheda SD contenente file audio definiti dall'utente, e due linee per il collegamento di basi microfoniche standard o di emergenza (fino a 64 per linea). Include una connessione Ethernet per l'interazione con i server IASS e IAS-APP. Ogni centrale puo' gestire un solo modulo IFAMEVAC.
Il modulo IFAMIDANET consente la connessione in rete IDANET delle centrali Previdia UltraVox, permettendo di collegare fino a 48 centrali tra loro. Dotato di due porte RJ45 per connessione Ethernet (CAT5, fino a 100 m) e due slot per moduli SFP, supporta anche la connessione in fibra ottica. Oltre allo scambio completo di dati tra centrali, consente la condivisione fino a 20 tracce audio digitali, garantendo comunicazione rapida e sincronizzata all'interno dell'intero sistema.
Il modulo IFAMFFT e' dedicato alla gestione dei telefoni di emergenza (Fire Fighter Telephone), permettendo di integrare nel sistema EVAC i collegamenti per la comunicazione bidirezionale fra squadre di soccorso. Completa l'offerta della famiglia l'accessorio IFAMAMP-FAN, ventola di ricambio dedicata al modulo amplificatore IFAMAMP.
Caratteristiche principali:
- Famiglia di moduli interni per centrali Previdia Ultra / UltraVox
- IFAMAMP: amplificatore audio 250W con due linee speaker A/B o Loop supervisionate
- IFAMPSU: alimentatore switching 1000W, 40A, con caricabatterie 3A integrato
- IFAMEVAC: matrice audio digitale con ingressi MUSIC1/2 e AUX1/2 e slot SD
- IFAMIDANET: rete IDANET fino a 48 centrali, 2x RJ45 + 2 slot SFP per fibra ottica
- IFAMFFT: gestione dei telefoni di emergenza (FFT) con 4 riser RETURN/OUTPUT
- Linee speaker protette da cortocircuito e supervisionate ad alta frequenza
- Compatibilita' batterie 17Ah, 24Ah, 40Ah; alimentazione 90~264 Vac / 47~63 Hz
- Condivisione fino a 20 tracce audio digitali sulla rete IDANET
- Connessione Ethernet integrata per server IASS e IAS-APP
- Fino a 64 basi microfoniche per linea PAGER (max 500 m per linea)
- Architettura modulare e scalabile (fino a 30 IFAMAMP per centrale)
- Accessorio IFAMAMP-FAN: ventola di ricambio per modulo amplificatore
Varianti disponibili nella famiglia:
- IFAMAMP: Modulo amplificatore audio 250W
- IFAMPSU: Modulo alimentatore switching 1000 W
- IFAMEVAC: Modulo matrice audio
- IFAMIDANET: Modulo per la connessione in rete IDANET
- IFAMFFT: Modulo per la gestione dei telefoni di emergenza
- IFAMAMP-FAN: Ventola di ricambio per modulo amplificatore IFAMAMP
Scheda Tecnica
| Tensione di alimentazione IFAMAMP | 20-30 Vdc (alimentato dalla barra CANDRIVE+) |
| Tensione di alimentazione IFAMEVAC | 20-30 Vdc |
| Tensione di alimentazione IFAMFFT | 20-30 Vdc (alimentato dalla barra CANDRIVE+) |
| Tensione di alimentazione IFAMIDANET | 20-30 Vdc (alimentato dalla barra CANDRIVE+) |
| Tensione di alimentazione IFAMPSU | 90~264 Vac / 47~63 Hz |
| Assorbimento massimo IFAMAMP | 530 mA (14 W) |
| Assorbimento massimo IFAMEVAC | 100 mA |
| Assorbimento massimo IFAMFFT | 80 mA |
| Assorbimento massimo IFAMIDANET | 80 mA |
| Assorbimento massimo IFAMPSU | 8.5 A @ 115 Vac / 5A @ 230 Vac |
| Assorbimento in caso di mancanza rete elettrica IFAMAMP | 100 mA (2,5 W) max |
| Assorbimento max IFAMAMP | 3 A (250 W + 14 W) |
| Tensione di uscita IFAMPSU | 26 V DC nominale / +/- 10% |
| Ripple max IFAMPSU | 200 mVp-p |
| Assorbimento max con collegamenti fibra IFAMIDANET | 80 mA + consumo moduli SFP (@ 3.3 V) diviso per 7 (tipicamente circa 15 mA per ogni convertitore) |
| Tensione uscite speaker (Line A/Line B) | 100 Vrms max |
| Fattore di potenza IFAMPSU | 0.95 @ 230 Vac / 0.99 @ 115 Vac a pieno carico |
| Protezione dal sovraccarico IFAMPSU | 105~135% della potenza dichiarata |
| Protezione sovra tensione IFAMPSU | 29~33 V |
| Protezione surriscaldamento IFAMPSU | sospensione tensione di uscita, riattivazione al ripristino temperatura |
| Carico massimo sulle linee speaker (Line A/Line B) | 250 W max totale – carico minimo 40 Ohm totale |
| Vin ingresso local audio IFAMAMP | max 1 Vrms (UNBALANCED – tra + e GND o tra – e GND) |
| Impedenza ingresso local audio IFAMAMP | 10 kOhm |
| Risposta in frequenza | 60-20000 Hz |
| Vin ingressi audio MUSIC1, MUSIC2, AUX1, AUX2 | Max 1 Vrms (UNBALANCED – tra + e GND o tra – e GND) |
| Impedenza ingressi audio MUSIC1, MUSIC2, AUX1, AUX2 | 10 kOhm |
| Ingressi PR AUX1 e AUX2 | contatto pulito verso GND |
| Linea PAGER A/PAGER B | Max 64 basi per linea / max 1 A per linea / Max 500 m totali per linea |
| Regolazione volume separato (Music/annunci vocali/emergenza) | +10 / -40 dB |
| Equalizzazione a 3 bande separata (Music/annunci vocali/emergenza) | +6 / -40 dB |
| Max corrente totale Imax b (IFAMPSU) | 38 A |
| Max corrente caricabatteria (IFAMPSU) | 3 A |
| Max corrente destinata al sistema Imax a (IFAMPSU) | 35 A |
| Max corrente su ciascuna uscita OUT1/OUT2 (IFAMPSU) | 1,5 A @ 27.6 Vdc |
| Corrente massima su rele' (IFAMPSU) | 5 A, 30 Vdc |
| Consumo dalle batterie in caso di mancanza rete (IFAMPSU) | 30 mA |
