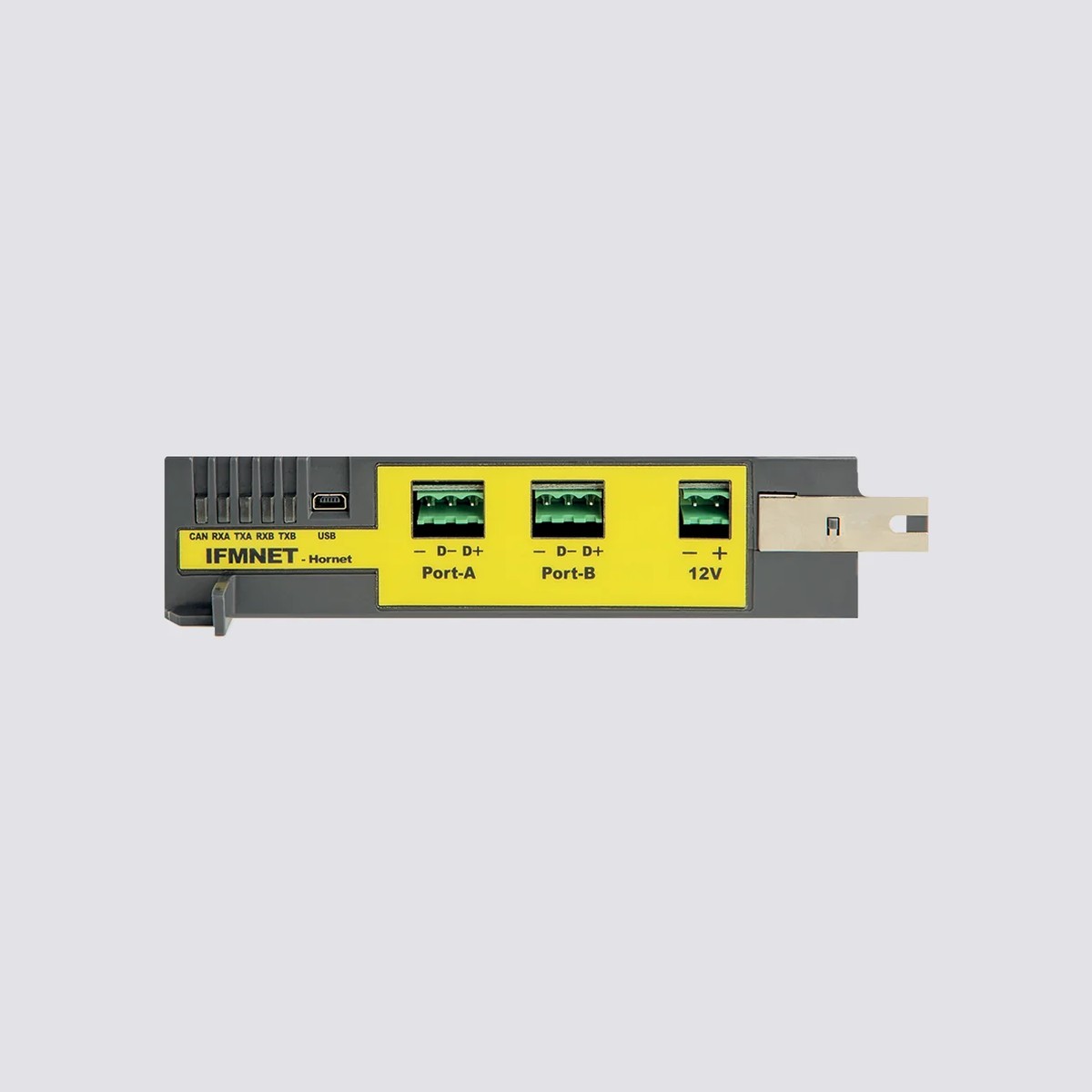

Modulo interno per collegamento su rete HORNET+ (max 48 centrali PREVIDIA). Connessione su barra CAN DRIVE.

IFMNET — Modulo per il collegamento di due o piu centrali in rete Hornet+ fino a 48

Modulo interno per collegamento su rete HORNET+ (max 48 centrali PREVIDIA). Connessione su barra CAN DRIVE.

Descrizione della famiglia Moduli IFM:

Moduli di espansione e di servizio per le centrali antincendio Previdia Max, Previdia Ultra e Previdia Ultra Vox.

La famiglia di moduli IFM costituisce il cuore modulare delle centrali antincendio analogiche indirizzate Inim Previdia Max e Previdia Ultra, e consente di costruire impianti su misura combinando alimentazione, gestione dei loop, ingressi/uscite, comunicazione e funzioni speciali in un'unica architettura coerente. Ogni armadio della centrale puo ospitare diversi moduli che si interfacciano sul bus CAN interno, garantendo la massima scalabilita.

Il modulo IFM24160 e l'alimentatore switching che collega la centrale direttamente alla rete 230Vac o 115Vac 50/60Hz erogando fino a 4A. Integra un caricabatterie da 1,5A per il mantenimento di due batterie da 17Ah o 24Ah, due uscite supervisionate e una uscita a rele, tutte configurabili (di default impostate come uscita di allarme, AUX e segnalazione guasto). Ogni armadio puo alloggiare un solo IFM24160 e una centrale puo gestirne fino a quattro, uno per armadio.

L'IFM2L gestisce due loop indipendenti per il collegamento dei dispositivi analogici indirizzati, con un alimentatore switching step-up dedicato per ogni loop che mantiene stabile la tensione operativa sia in stand-by sia in allarme; ciascun loop supporta fino a 240 dispositivi e la centrale puo arrivare a otto moduli per un totale di 16 loop. L'IFM4R mette a disposizione quattro rele completamente configurabili da 5A @ 30V, mentre l'IFM4IO offre quattro canali singolarmente impostabili come uscita supervisionata fino a 1A @ 27,6V, ingresso supervisionato di allarme, zona convenzionale fino a 32 rivelatori oppure ingresso analogico 4-20mA con soglie personalizzate.

La connettivita remota e affidata all'IFMDIAL, comunicatore PSTN e GSM che supporta chiamate vocali con messaggi personalizzabili, chiamate digitali con protocolli SIA, Contact ID e altri, oltre all'invio di SMS dettagliati; l'antenna GSM e disponibile come accessorio REM-ANT. L'IFM16IO aggiunge 16 canali di I/O a bassa potenza per ingressi e uscite digitali non supervisionate fino a 100mA, mentre l'IFMNET realizza la rete Hornet+ con cablaggio ad anello chiuso su due porte RS485 fino a 48 centrali. L'IFMLAN abilita un secondo collegamento ethernet con web server, e-mail, videoverifica ONVIF, SIA-IP, BACNET (su licenza), ESPA444 e gestione dell'evacuazione vocale; infine l'IFMEXT gestisce un canale completo di spegnimento a gas con tutte le logiche di attivazione e va abbinato al pannello FPMEXT.

Caratteristiche principali:

• Modulo alimentatore switching IFM24160 da 4A con caricabatterie integrato 1,5A e tre uscite configurabili
• Modulo IFM2L per la gestione di due loop indipendenti, ciascuno fino a 240 dispositivi analogici
• Modulo IFM4R con quattro rele configurabili 5A @ 30V per il pilotaggio di carichi esterni
• Modulo IFM4IO con quattro canali I/O di potenza, uscita 1A @ 27,6V, zona convenzionale fino a 32 rivelatori o ingresso 4-20mA
• Modulo IFMDIAL comunicatore PSTN/GSM con chiamate vocali, digitali (SIA, Contact ID) e SMS
• Modulo IFM16IO con 16 canali I/O a bassa potenza fino a 100mA @ 30Vdc
• Modulo IFMNET per rete Hornet+ ad anello chiuso fino a 48 centrali con RS485 9600-512k baud
• Modulo IFMLAN per funzionalita TCP-IP avanzate: web server, e-mail, ONVIF, SIA-IP, BACNET, ESPA444, EVAC
• Modulo IFMEXT per la gestione di un canale di spegnimento a gas con pannello FPMEXT abbinato
• Tutti i moduli alimentati a 19-30 Vdc, temperatura di funzionamento -5/+40 gradi C, formato standard 175x110x40 mm
• Compatibili con centrali Previdia Max e Previdia Ultra, accessorio antenna GSM REM-ANT per IFMDIAL

Varianti disponibili nella famiglia:

• IFM24160: Modulo alimentatore switching
• IFM2L: Modulo per la gestione di due loop
• IFM4R: Modulo 4 rele configurabili
• IFM4IO: Modulo 4 ingressi/uscite di potenza
• IFMDIAL: Modulo comunicatore remoto PSTN/GSM
• IFM16IO: Modulo con 16 canali di ingresso/uscita a bassa potenza
• IFMNET: Modulo per il collegamento di due o piu centrali in rete Hornet+ fino a 48
• IFMLAN: Modulo per funzionalita TCP-IP avanzate
• IFMEXT: Modulo per la gestione di un canale di spegnimento a gas
