Modulo frontale dotato di 40 LEDs a tre colori che replicano i segnali di un massimo di 5.

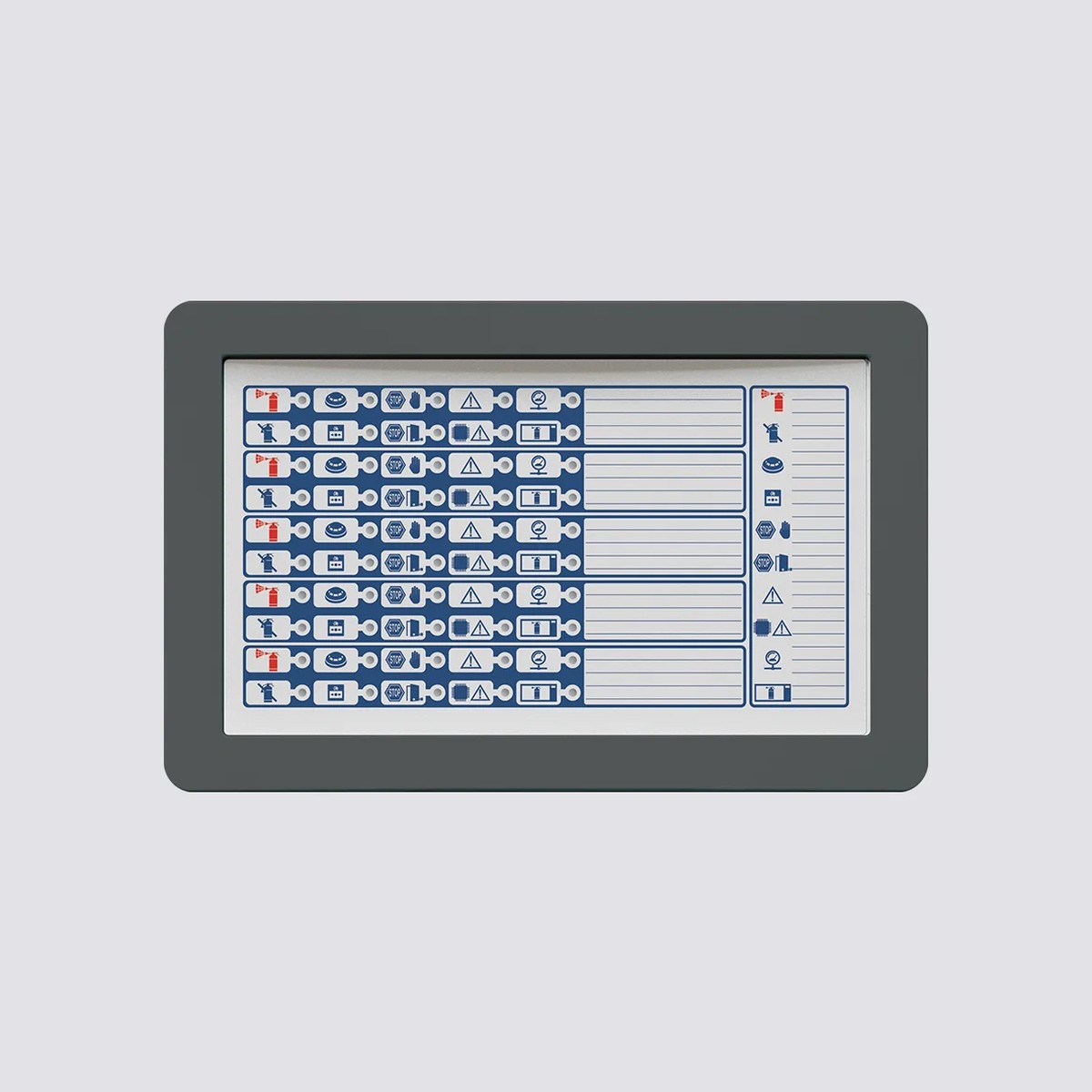

FPMEXT-G — Modulo indicatore led per canali di spegnimento, in plastica grigio scuro

Modulo frontale dotato di 40 LEDs a tre colori che replicano i segnali di un massimo di 5 schede IFMEXT. Solo per centrali PREVIDIA216R, ULTRA216R & ULTRAVOX-R

Descrizione della famiglia Moduli FPM:

Unità di controllo per centrali Previdia Max e Previdia UltraVox

I moduli della serie FPM costituiscono il cuore operativo e l'interfaccia uomo-macchina delle centrali antincendio Inim Previdia Max e Previdia Ultra. Vengono alloggiati sullo sportello frontale degli armadi metallici delle centrali, con la possibilità di installarne fino a un massimo di due moduli per ciascun armadio: uno nell'asola superiore (con collegamento diretto alla barra CAN DRIVE+) e uno nell'asola inferiore (collegato al modulo presente nell'asola superiore). Questa architettura modulare permette di personalizzare ogni centrale in base alle reali esigenze dell'impianto, combinando funzioni di controllo principale, visualizzazione LED, gestione dei sistemi di spegnimento, registrazione eventi tramite stampante e chiusura estetica delle asole inutilizzate.

Il modulo FPMCPU è l'unità di controllo principale, dotata di display grafico a colori con touchscreen per una gestione intuitiva e completa del sistema. Coordina tutti i moduli funzionali presenti e mette a disposizione un ricco set di connessioni: porta Ethernet per il networking e il controllo remoto, doppio canale RS485 dedicato sia al collegamento dei repeater sia all'integrazione con sistemi BMS tramite protocollo MODBUS RTU, porta mini USB e porta RS232 per la configurazione tramite PC. Ciascuna centrale Previdia Max o Ultra può ospitare fino a due moduli FPMCPU, uno principale e uno di backup, garantendo elevata affidabilità operativa.

Il modulo FPMLED dispone di 50 LED a tre colori (verde, giallo e rosso) liberamente configurabili, pensati per offrire una visualizzazione immediata e intuitiva dello stato di zone, punti o altri elementi del sistema antincendio. Il modulo FPMLEDPRN integra gli stessi 50 LED tricolore con una stampante termica su rotolo da 58 mm, che consente la stampa in tempo reale degli eventi registrati dalla centrale, indispensabile dove sia richiesta la tracciabilità cartacea degli allarmi.

Il modulo FPMEXT è l'indicatore LED dedicato ai sistemi di spegnimento: fornisce indicazioni separate e ben leggibili rispetto al display principale della centrale ed è obbligatorio quando si utilizzano moduli IFMEXT, dei quali può gestire le segnalazioni di un massimo di cinque unità per ogni FPMEXT installato. Il modulo FPMNUL, infine, è un modulo cieco progettato per chiudere in modo ordinato e sicuro le asole non utilizzate, preservando l'estetica e la protezione meccanica del frontale.

Tutti i moduli della serie sono disponibili nelle due varianti cromatiche standard Inim, plastica grigio chiaro (suffisso -L) e plastica grigio scuro (suffisso -G), per consentire l'abbinamento estetico con l'armadio scelto e con il resto dell'impianto.

Caratteristiche principali:

• Serie modulare per centrali Inim Previdia Max e Previdia Ultra
• Installazione sullo sportello frontale dell'armadio (max 2 moduli per armadio)
• FPMCPU con display grafico a colori touchscreen e funzione repeater
• Connessioni FPMCPU: Ethernet, doppio RS485, mini USB, RS232
• Integrazione BMS tramite protocollo MODBUS RTU
• Ridondanza CPU: principale + backup su ogni centrale
• FPMLED con 50 LED tricolore configurabili (verde/giallo/rosso)
• FPMLEDPRN con 50 LED + stampante termica integrata 58 mm
• FPMEXT indicatore LED per sistemi di spegnimento (fino a 5 IFMEXT)
• FPMNUL modulo cieco per chiusura ordinata delle asole inutilizzate
• Collegamento diretto alla barra CAN DRIVE+ (asola superiore)
• Alimentazione 19÷30 Vdc, range temperatura -5°C / +40°C
• Disponibili in due varianti colore: grigio chiaro (-L) e grigio scuro (-G)

Varianti disponibili nella famiglia:

• FPMCPU-L: Modulo frontale CPU e repeater, in plastica grigio chiaro
• FPMCPU-G: Modulo frontale CPU e repeater, in plastica grigio scuro
• FPMLED-L: Modulo LED, in plastica grigio chiaro
• FPMLED-G: Modulo LED, in plastica grigio scuro
• FPMLEDPRN-L: Modulo LED e stampante termica, in plastica grigio chiaro
• FPMLEDPRN-G: Modulo LED e stampante termica, in plastica grigio scuro
• FPMEXT-L: Modulo indicatore led per canali di spegnimento, in plastica grigio chiaro
• FPMEXT-G: Modulo indicatore led per canali di spegnimento, in plastica grigio scuro
• FPMNUL-L: Modulo cieco, in plastica grigio chiaro
• FPMNUL-G: Modulo cieco, in plastica grigio scuro
