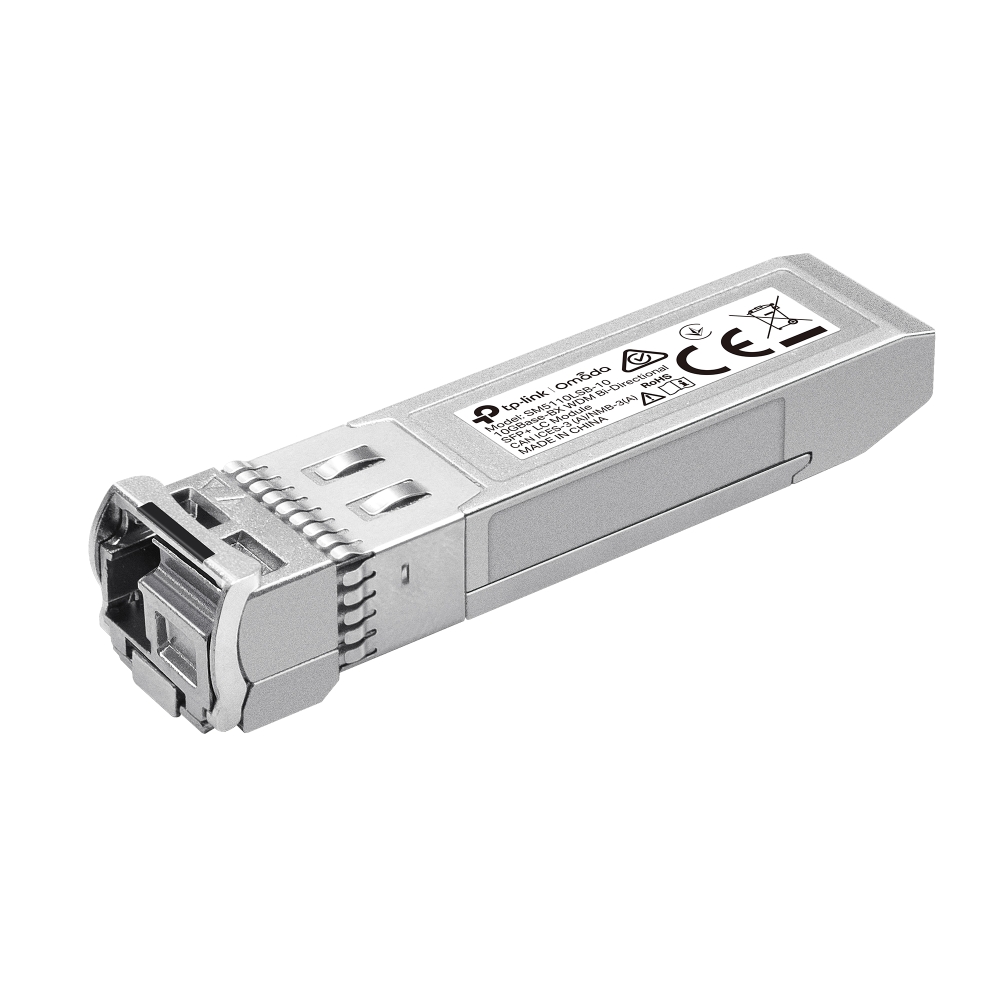

SM5110LSB-10 è un ricetrasmettitore SFP+ 10GBase-BX bidirezionale: trasmette e riceve su una sola fibra monomodale, con due lunghezze d’onda diverse nei due versi — qui TX 1270 nm e RX 1330 nm.
Usare una fibra sola al posto di due dimezza l’occupazione della dorsale. Va sempre messo in coppia con il modulo complementare SM5110LSA-10, che ha le lunghezze d’onda invertite.
Lavora a 10,3125 Gbps su fibra 9/125 µm, termina su connettore LC/UPC simplex e copre fino a 10 km. Supporta il monitoraggio diagnostico DDM, consuma meno di 1 W ed è estraibile a caldo.
È compatibile con gli switch dotati di porte 10G come SG3428X e SG3452X.
| Ottica | |
| Formato | SFP+ |
| Velocità | 10,3125 Gbps |
| Tipo di fibra | monomodale (SMF) 9/125 µm, fibra singola (WDM bidirezionale) |
| Lunghezza d'onda | TX 1270 nm / RX 1330 nm |
| Connettore | LC/UPC simplex |
| Distanza massima | 10 km |
| Trasmettitore | DFB |
| Ricevitore | PIN-TIA |
| Potenza di trasmissione | da −8,2 a −0,5 dBm |
| Sensibilità in ricezione | < −14,4 dBm |
| Funzioni e compatibilità | |
| Slot compatibili | SFP+ 10G |
| Switch compatibili | switch con porte 10G come SG3428X e SG3452X |
| Modulo complementare | SM5110LSA-10 |
| DDM | sì |
| Estraibile a caldo | sì |
| Alimentazione | 3,3 V |
| Consumo massimo | ≤ 1 W |
| Standard | IEEE 802.3ae, SFF-8431, SFF-8432, SFF-8472, 10GBase-BR |
| Conformità | CE, FCC, RoHS |
| Dimensioni | |
| Modulo | 57 × 14 × 12 mm |
| Ambiente | |
| Temperatura di esercizio | 0–70 °C |
| Temperatura di stoccaggio | −40–85 °C |
| Umidità di esercizio | 10–90% UR senza condensa |
| Umidità di stoccaggio | 5–90% UR senza condensa |
