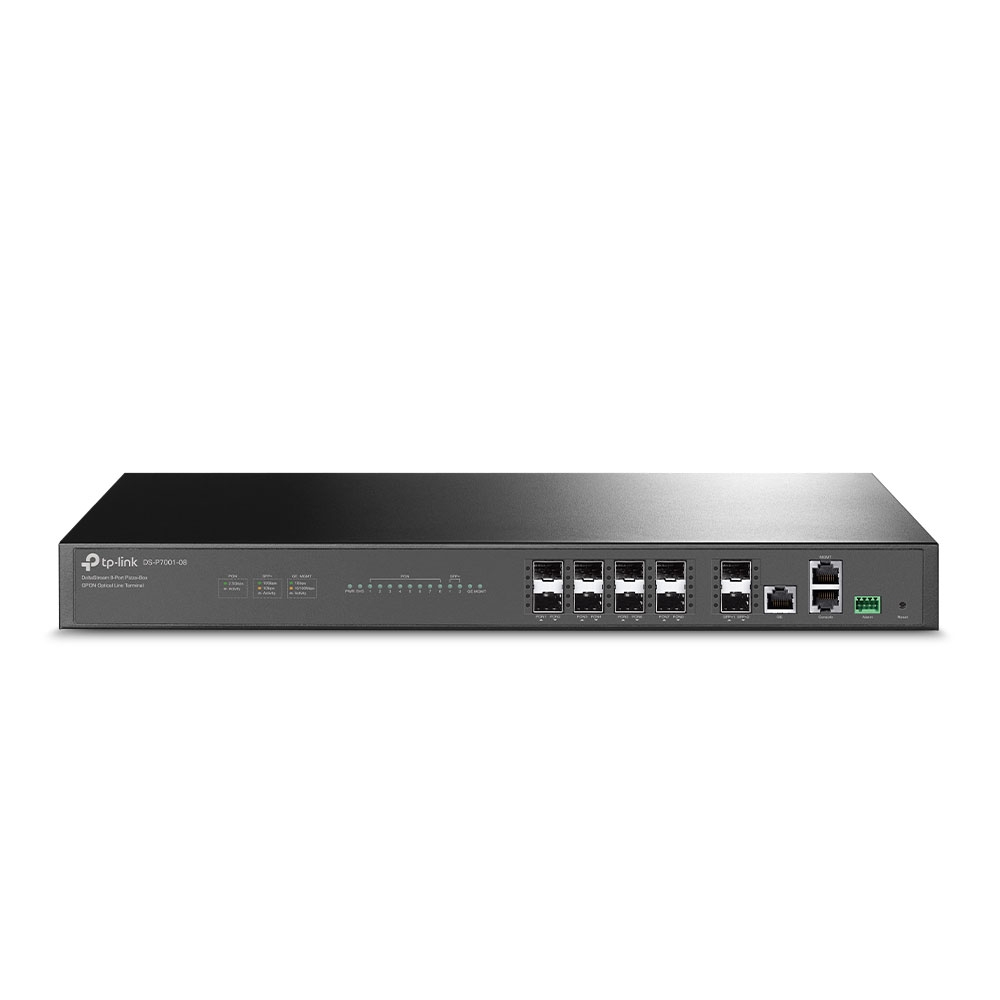

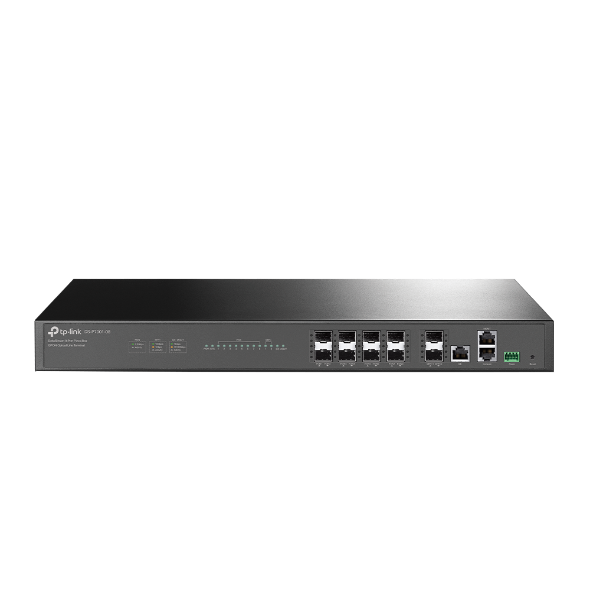

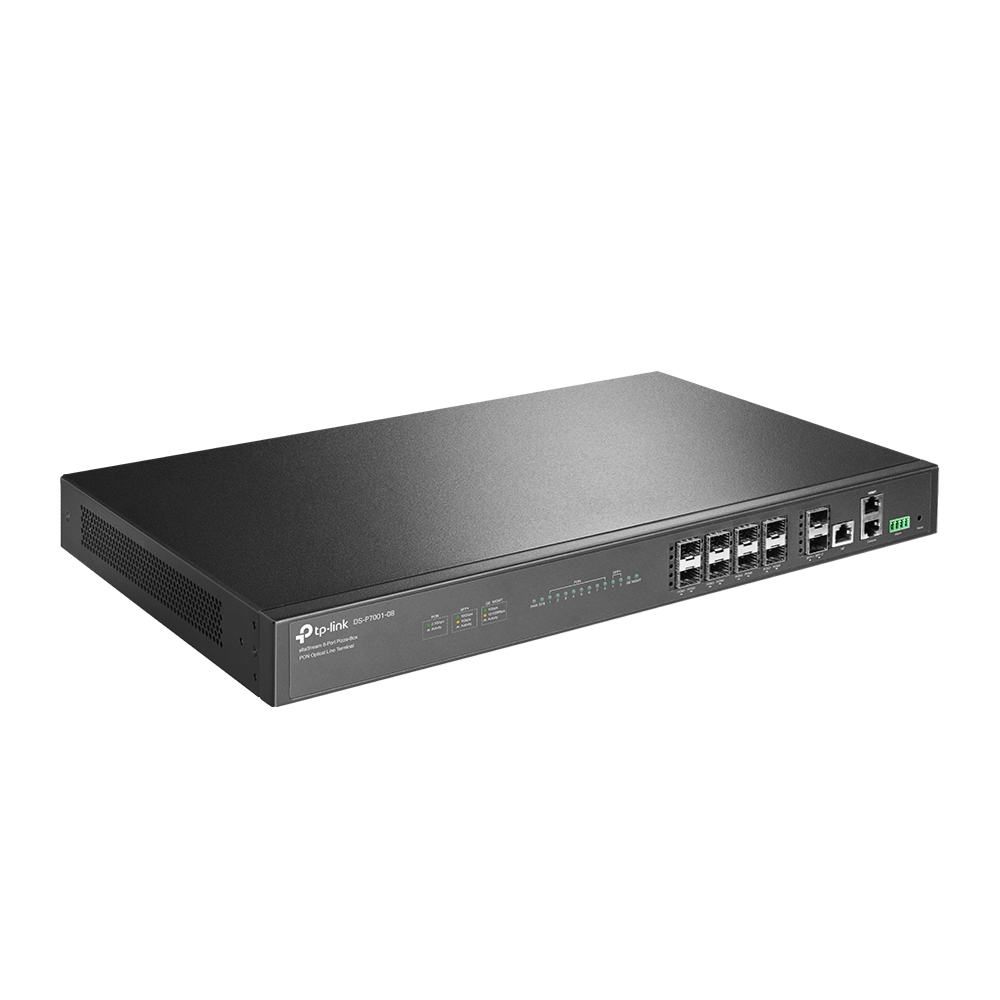

DS-P7001-08 è l’OLT GPON a otto porte in formato pizza-box 1U: due uplink 10 Gbps SFP+, un uplink Gigabit RJ45, console, porta di gestione e porta allarmi.
Ogni porta PON lavora a 2,5 Gbps in downstream e 1,25 Gbps in upstream con rapporto di splitting 1:128, su connettore SC/UPC e fibra monomodale 9/125 μm, con potenza Class C+.

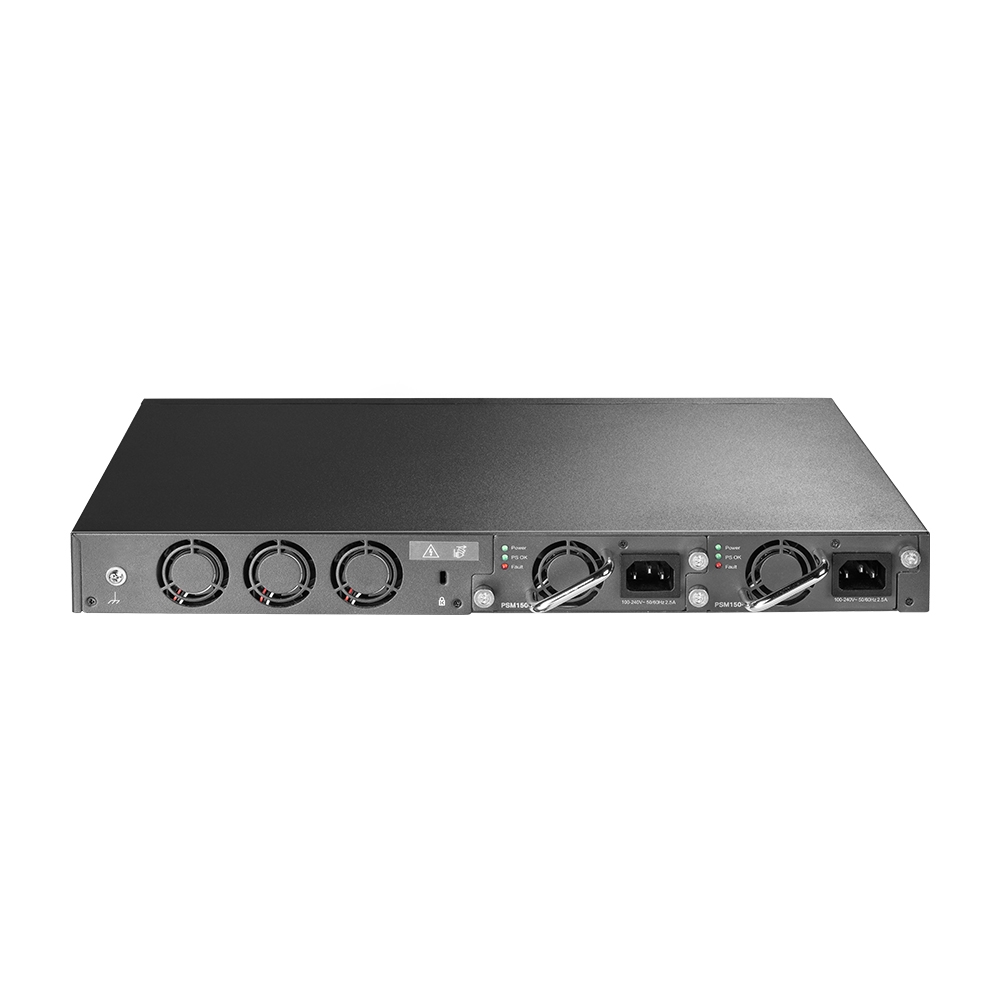

L’alimentazione è doppia e sostituibile a caldo, in AC, DC o mista, con i moduli PSM150-AC e PSM150-DC. È la taglia tipica per una centrale di quartiere o un campus.
| Hardware | |
| Interfacce | 8× porte PON 2,5G · 2× uplink 10 Gbps SFP+ · 1× uplink 10/100/1000 Mbps RJ45 · 1× RJ45 console · 1× RJ45 di gestione · 1× porta allarmi (riservata) |
| Pulsanti | Reset |
| Dimensioni | 440 × 260 × 44 mm |
| Porte PON | |
| Rapporto di splitting massimo | 1:128 |
| Distanza di trasmissione | 20 km |
| Velocità | 2,5 Gbps in downstream · 1,25 Gbps in upstream |
| Lunghezze d'onda | Tx 1490 nm · Rx 1310 nm |
| Connettore e fibra | SC/UPC · fibra monomodale 9/125 μm |
| Potenza di trasmissione | Class C+ |
| Funzioni software | |
| Sicurezza | ACL, autenticazione 802.1x, ispezione ARP, IP source guard |
| DHCP | DHCP server e DHCP relay |
| OMCI | Gestione OMCI standard |
| Autenticazione ONU | Autenticazione automatica delle ONU |
| Sicurezza ONU | Rilevamento e isolamento delle ONU anomale, cifratura dei dati in upstream e downstream |
| Multi-servizio | Identificazione e limitazione di banda per servizio |
| QoS | IEEE 802.1p/DSCP, voice VLAN, Auto VoIP |
| Routing | Routing statico |
| Multicast | IGMP snooping, MLD snooping |
| Gestione centralizzata | |
| Funzioni | Gestione di grandi parchi di apparati, configurazione/aggiornamento/riavvio in blocco, gestione multi-sito, monitoraggio intelligente, panoramica di rete in tempo reale |
| Alimentazione | |
| Alimentazione | Doppio alimentatore: 2 AC, 2 DC oppure AC+DC · AC 100–240 V 50/60 Hz · DC −38,4 V ~ −72 V |
| Consumo massimo | 70 W |
| Ambiente e certificazioni | |
| Temperatura di esercizio | 0–50 °C |
| Temperatura di magazzino | −40–70 °C |
| Certificazioni | CE, FCC |
| Contenuto della confezione | OLT, cavo console, guida all'installazione, staffe di montaggio, viti e piedini in gomma |
