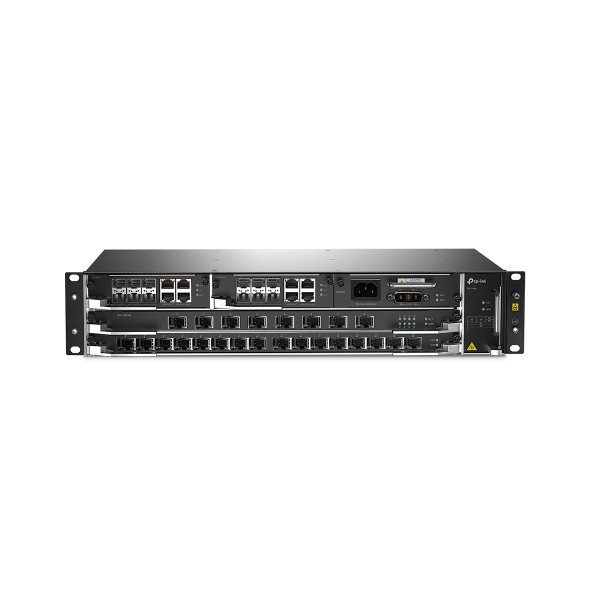

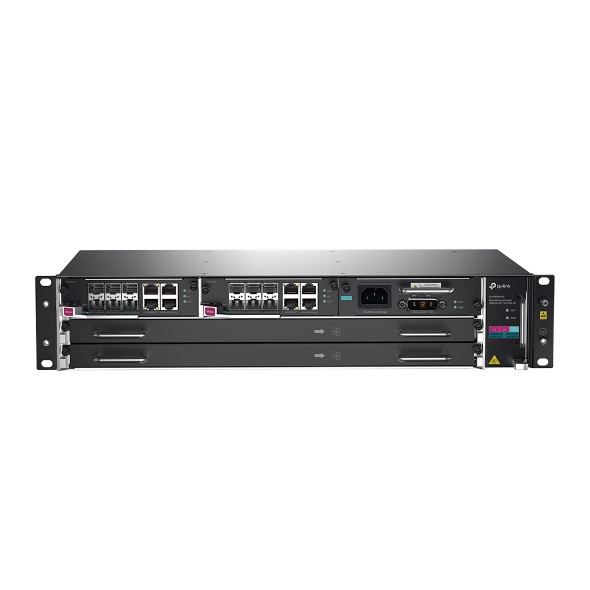

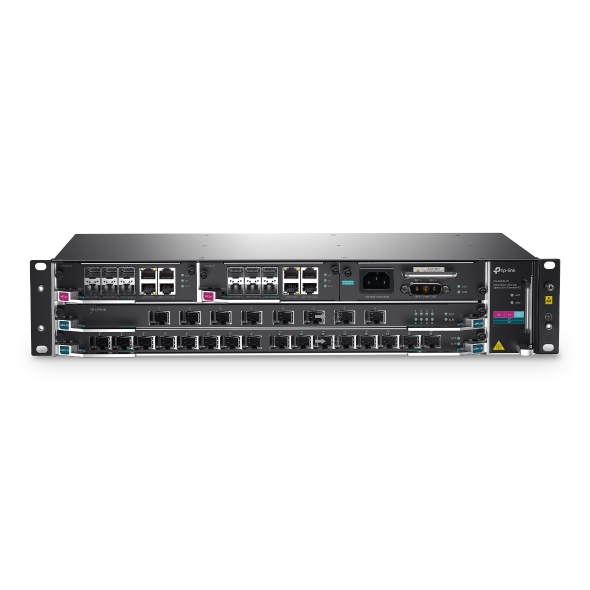

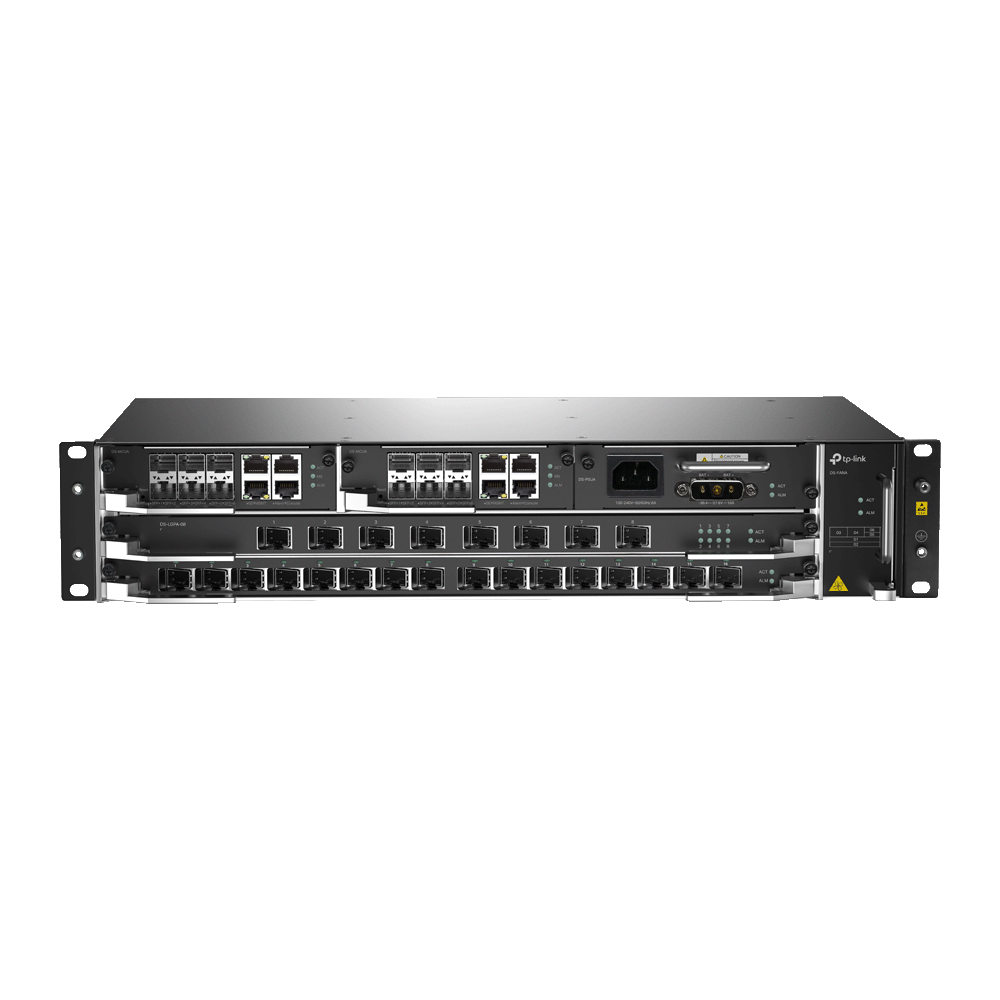

DS-P8000-X2 è il telaio OLT modulare della linea DeltaStream: due schede di controllo ridondate, ognuna con sei uplink 10G SFP+, una porta Gigabit RJ45, una console e una porta di gestione, più due slot per le schede di servizio.

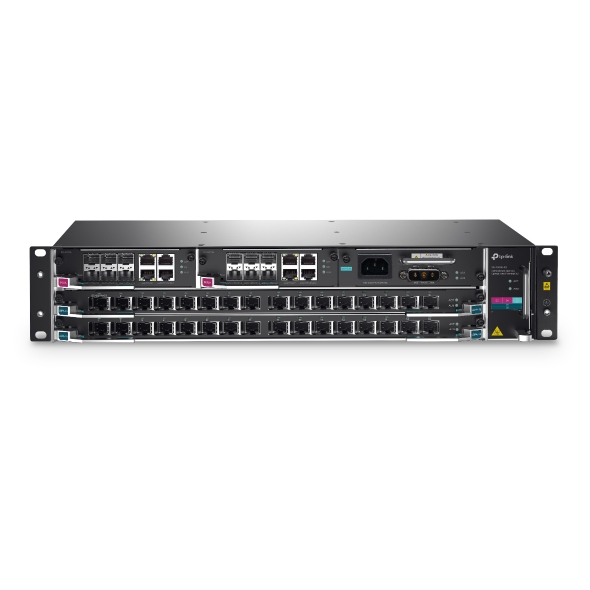

Con due schede DS-LGPA-16 arriva a 32 porte GPON; con schede combo può servire XGS-PON e GPON sulla stessa macchina. Il rapporto di splitting è 1:128 in GPON e 1:256 in XGS-PON, su 20 km.
Alimentazione doppia AC+DC e ventola dedicata. È la base per centrali che devono crescere per aggiunta di schede invece che per sostituzione dell’apparato.
| Hardware | |
| Interfacce | 2× slot per schede di servizio, fino a 32 porte GPON o 32 porte combo XGS-PON/GPON · doppia unità di controllo, ognuna con 6× 10G SFP+, 1× RJ45 1000M, 1× RJ45 console, 1× RJ45 di gestione, 1× porta allarmi |
| Pulsanti | Reset |
| Dimensioni | 443 × 271,3 × 88 mm senza staffe e gestore di fibra · 483 × 271,3 × 88 mm con orecchie di montaggio |
| Porte PON | |
| Rapporto di splitting massimo | GPON 1:128 · XGS-PON 1:256 |
| Distanza di trasmissione | max. 20 km |
| Velocità GPON | 2,5 Gbps in downstream · 1,25 Gbps in upstream |
| Velocità XGS-PON | 9,953 Gbps in downstream e in upstream |
| Lunghezze d'onda | Tx 1490 nm · Rx 1310 nm |
| Connettore e fibra | SC/UPC · fibra monomodale 9/125 μm |
| Potenza di trasmissione | Class C+ |
| Funzioni software | |
| Sicurezza | ACL |
| DHCP | DHCP server e DHCP relay |
| OMCI | Gestione OMCI standard |
| Autenticazione ONU | Autenticazione automatica delle ONU |
| Sicurezza ONU | Rilevamento e isolamento delle ONU anomale |
| Multi-servizio | Identificazione e limitazione di banda per servizio |
| QoS | IEEE 802.1p/DSCP, voice VLAN, Auto VoIP |
| Routing | Routing statico |
| Multicast | IGMP snooping, MLD snooping |
| Gestione centralizzata | |
| Funzioni | Gestione di grandi parchi di apparati, configurazione/aggiornamento/riavvio in blocco, gestione multi-sito, monitoraggio intelligente, panoramica di rete in tempo reale |
| Alimentazione | |
| Alimentazione | Doppio alimentatore AC+DC · AC 100–240 V 50/60 Hz · DC −38,4 V ~ −57,6 V |
| Consumo massimo | 262 W nella configurazione 2× DS-MCUA + 2× DS-LGPA-16 + DS-PSUA + DS-FANA |
| Ambiente e certificazioni | |
| Temperatura di esercizio | 0–50 °C |
| Temperatura di magazzino | −40–70 °C |
| Umidità | 10–90% in esercizio, 5–90% a magazzino, senza condensa |
| Certificazioni | CE, FCC |
| Contenuto della confezione | Chassis OLT, cavo AC, cavo DC, cavo console, guida all'installazione, gestore di fibra e cavo di terra, staffe, viti e piedini, bracciale antistatico |
