Versioni del prodotto
Unità centrale ibrida per i progetti più grandi. Supporta fino a 999 dispositivi Fibra e Jeweller. Collegabile via Ethernet, Wi-Fi e due schede SIM (2G/LTE).
Il cuore della sicurezza a livello aziendale
- Scoprite Ajax Superior MegaHub
Tutti i comunicatori integrati
- Comunicazione tra l’hub e i dispositivi del sistema
Aggiungete valore e aumentate i ricavi con i Servizi Ajax
- Ajax SIM: connessione stabile senza sforzo: Ajax SIM garantisce una comunicazione cellulare istantanea e affidabile, pronta all’uso fin da subito. Nessuna configurazione complicata, nessuna attivazione difficile — la scheda SIM fa quasi tutto da sola. Traffico illimitato e connessione sicura sono attivi senza attese.
- Ajax Ultra DP: affidabilità a doppio percorso con preimpostazioni pronte all’uso: Ajax Ultra DP semplifica la configurazione della trasmissione di allarmi a doppio percorso (DP2, DP3 o DP4) e si integra perfettamente con Ajax SIM, garantendo un funzionamento affidabile e senza interruzioni fin dal primo momento. Grazie alla configurazione rapida e intuitiva nell’app, tutto è pronto in pochi minuti.
Prestazioni stabili anche in caso di blackout
- Alimentazione principale: Superior MegaHub è dotato di una fonte di alimentazione integrata da 110–240 V~ che si collega alla rete elettrica. I dispositivi cablati Superior offrono un’elevata efficienza energetica, con consumi significativamente inferiori rispetto a quelli di prodotti analoghi di altri marchi. Questo consente all’intero sistema di funzionare senza moduli aggiuntivi.
- Batteria di backup: L’hub può alimentare il sistema per un massimo di 60 ore con una batteria di riserva da 12 V⎓, 18 Ah. Quando si attiva il Risparmio Energetico Batteria, il sistema può funzionare molto più a lungo. Allo stesso tempo, i dispositivi Superior wireless non richiedono un’alimentazione esterna, poiché sono alimentati a batteria.
Protezione antisabotaggio
- Protezione fisica della linea contro la rottura
- Allarme antisabotaggio
Scheda Tecnica
Manuali
| Capacità | |
| Dispositivi Ajax | fino a 999 1 · Specificamente, fino a 5 ripetitori. · 1 L’hub supporta sia i dispositivi con la nuova versione del firmware (cioè con l’etichetta “999-ready”) sia i dispositivi con la versione del firmware precedente. Tuttavia, all’hub non possono essere aggiunti più di 250 dispositivi con la firmware precedente. I dispositivi rimanenti entro il limite di 999 devono avere la nuova versione del firmware. · L’hub con OS Malevich 2.37 supporta fino a 250 dispositivi Jeweller , compresi quelli con firmware aggiornato e quelli con versione precedente. Si tratta di un limite temporaneo che verrà rimosso nei futuri aggiornamenti. |
| Utenti | fino a 1,000 · Un qualsiasi numero di utenti con i diritti di amministratore, entro il limite dell’hub. · Account PRO per gli installatori. · Account PRO per le aziende di installazione e gli istituti di vigilanza. |
| Codici di accesso | fino a 1,000 |
| Dispositivi di controllo degli accessi | fino a 1 000 portachiavi Tag e carte Pass |
| Scenari di automazione | fino a 100 · Per allarme. · Per programmazione. · Per inserimento/disinserimento. · Per temperatura, umidità, concentrazione di CO 2 . · Premendo Ajax Button. · Attivando Ajax LightSwitch. |
| Aree di sicurezza | fino a 100 |
| Stanze | fino a 500 |
| Registro degli eventi | fino a 1,000 eventi · Gli eventi vengono salvati nella memoria flash non volatile integrata. |
| Connessione cablata | |
| Tecnologia di comunicazione Fibra | Tecnologia di comunicazione cablata proprietaria per trasmettere comandi, allarmi ed eventi. · Caratteristiche principali: · Comunicazione bidirezionale. · Protezione avanzata contro il sabotaggio. · Notifiche istantanee. · Controllo e configurazione da remoto nelle app Ajax. |
| Connessione cablata | Cavo a 4 fili |
| Ingresso | 8 linee Fibra · Compatibili solo con dispositivi Fibra. |
| Lunghezza linea Fibra | fino a 2,000 m · Quando si utilizza il cavo U/UTP cat.5, 4×2×0,51 mm (24 AWG) con conduttore in rame. |
| Alimentazione dei dispositivi | fino a 1,2 A per una linea Fibra · fino a 1,6 A in totale per tutte le linee Fibra · Per tutti i dispositivi cablati collegati. |
| Intervallo di tensione di uscita | 22–25 V⎓ |
| Topologie | Lineare (Cablaggio radiale) · Ad anello · Ad albero · In caso di rottura della linea, l’anello si divide in due segmenti funzionanti, i dispositivi continuano a funzionare, e il sistema notifica l’istituto di vigilanza e gli utenti dell’incidente. |
| Intervallo di ping del dispositivo | da 12 a 300 s · Viene impostato da un PRO o da un utente con diritti di amministratore nelle app Ajax. |
| Comunicazione crittografata | Tutti i dati salvati e trasmessi sono protetti da cifratura a blocchi con chiave mobile. |
| Comunicazione wireless | |
| Tecnologia di comunicazione Superior Jeweller | Tecnologia wireless proprietaria per la trasmissione di comandi, allarmi ed eventi. Superior Jeweller è una versione aggiornata del protocollo radio Jeweller per i dispositivi Superior, che garantisce la conformità alla norma EN 50131 (Grade 3). · Caratteristiche principali: · Comunicazione bidirezionale. · Protezione avanzata contro il sabotaggio. · Cifratura a blocchi potenziata con chiave mobile. · Notifiche istantanee. · Controllo e configurazione da remoto nelle app Ajax. |
| Frequenze di funzionamento | 865,0–868,0 MHz · 868,0–868,6 MHz · 868,7–869,2 MHz · 869,4–869,65 MHz |
| Potenza irradiata efficace massima (ERP) | fino a 25 mW · Controllo automatico dell’alimentazione per ridurre il consumo energetico e le interferenze radio. |
| Modulazione del segnale radio | GFSK |
| Raggio di comunicazione radio | fino a 2 500 m · Tra un hub e i dispositivi connessi (in campo aperto). Il raggio massimo dipende dai dispositivi connessi. |
| Intervallo di ping del dispositivo | da 12 s a 300 s · Viene impostato da un PRO o da un utente con diritti di amministratore nelle app Ajax. |
| Comunicazione crittografata | Tutti i dati salvati e trasmessi sono protetti con cifratura avanzata, garantendo sia la riservatezza che l’integrità. |
| Salto di frequenza | Per evitare le interferenze radio e l’inibizione del segnale. |
| Tecnologia di comunicazione Wings | Tecnologia di comunicazione wireless proprietaria per trasmettere pacchetti di dati di grandi dimensioni. · Caratteristiche principali: · Comunicazione bidirezionale. · Protezione avanzata contro il sabotaggio. · Cifratura a blocchi con chiave mobile. · Ricarica dei pacchetti di dati in caso di errori di trasmissione. · Controllo di consegna delle foto. |
| Frequenze di funzionamento | 865,0–868,0 MHz · 868,0–868,6 MHz · 868,7–869,2 MHz · 869,4–869,65 MHz |
| Potenza irradiata efficace massima (ERP) | fino a 25 mW · Controllo automatico dell’alimentazione per ridurre il consumo energetico e le interferenze radio. |
| Raggio di comunicazione radio | fino a 2 500 m · Tra un hub e i dispositivi connessi (in campo aperto). Il raggio massimo dipende dai dispositivi connessi. |
| Comunicazione crittografata | Tutti i dati salvati e trasmessi sono protetti con cifratura avanzata, garantendo sia la riservatezza che l’integrità. |
| Salto di frequenza | Per evitare le interferenze radio e l’inibizione del segnale. |
| Suggerimenti | |

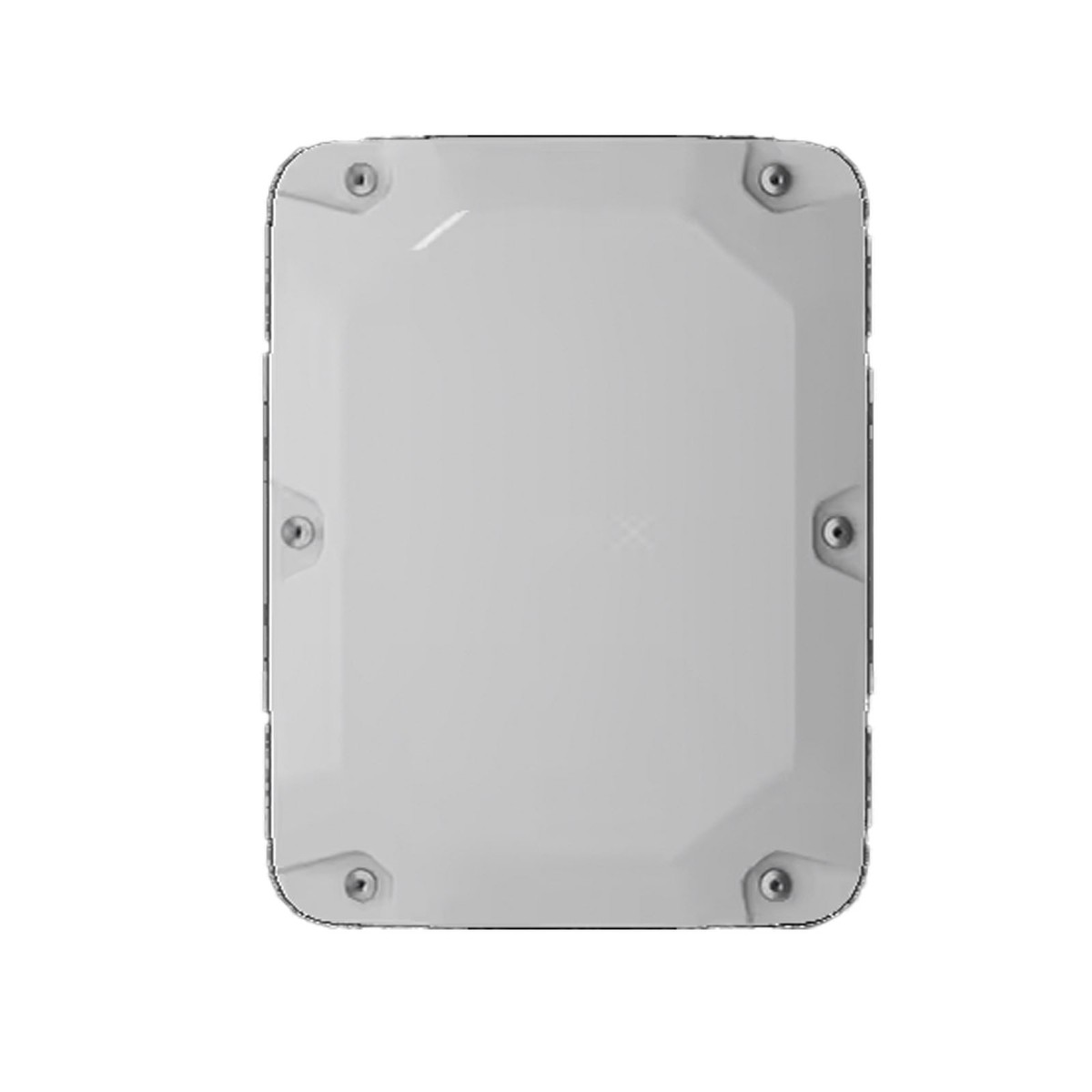

| Il dispositivo è progettato per l’uso in ambienti interni ed esterni se installato in Case E (395) . | |
| Canali di comunicazione | |
| Ethernet | 1 × connettore 8P8C · Fino a 100 Mbps. |
| Rete cellulare | 2 × slot per microSIM |
| Frequenze cellulari | 2G · GSM900/DCS1800 (B3/B8) · 4G (LTE) · FDD B1/B3/B5/B7/B8/B20 |
| Wi-Fi | Modulo 802.11 b/g/n · Fino a 72 Mbps. |
| Commutazione automatica tra i canali di comunicazione | Passaggio tra le schede SIM: entro 4 minuti. · Passaggio tra le reti 4G e 2G di una singola scheda SIM: istantaneamente. · Passaggio tra Ethernet, Wi-Fi e una scheda SIM: istantaneamente. |
| Priorità tra i canali di comunicazione | Ethernet · Wi-Fi · Connessione cellulare · I canali di comunicazione funzionano in parallelo per aumentare l’affidabilità del sistema. La maggior parte dei dati viene trasmessa via Ethernet. |
| Connettori per antenna esterna | Jeweller · Wings · 4G (LTE) · Il sistema notificherà gli utenti se ExternalAntenna è danneggiata. ExternalAntenna è venduta separatamente. |
| Categorie di sistemi di trasmissione degli allarmi | SP2, SP5, DP3 |
| Metodo di funzionamento dell’unità centrale | pass-through (passaggio diretto) |
| Sicurezza della trasmissione del segnale | S2 · Protezione contro la sostituzione. |
| Sicurezza delle informazioni | I2 |
| Algoritmo di crittografia | AES 128 |
| Notifiche | |
| Tipi di notifiche | Notifiche push · SMS · Chiamate |
| Tipi di eventi | Allarmi · Rilevamento video · Malfunzionamenti · Modalità di sicurezza · Eventi del sistema · Avvisi non della sicurezza · Dispositivi di automazione · Eventi della serratura intelligente · Attivazione del videocitofono · I tipi di notifiche vengono impostati individualmente per ogni utente. Le notifiche possono essere personalizzate per gli schemi A–F in base ai requisiti della norma EN 50131. |
| Foto-verifica | |
| Tipi di foto-verifica | Per allarme · Per scenario · Su richiesta · Per programmazione · Per inserimento/disinserimento · Per tentativo di mascheramento · Per allarme antisabotaggio · Per allarme del magnetometro |
| Tempo di consegna delle foto | fino a 9 s · Per impostazione predefinita. |
| Risoluzione delle foto | fino a 960 × 720 pixel · Dipende dal tipo di rilevatore. |
| Numero di foto in una serie | da 1 a 5 |
| Monitoraggio | |
| Protocolli supportati | SIA DC-09 (SIA-DCS) · SurGard (Contact ID) · ADEMCO 685 · Altri protocolli proprietari |
| Tipi di eventi | Allarmi ed eventi del sistema · Coordinate del pulsante antipanico · Foto-verifica |
| Protezione contro il sabotaggio | |
| Allarme antisabotaggio | La scheda è dotata di un connettore per collegare una scheda del tamper antisabotaggio. La scheda del tamper antisabotaggio rileva quando il coperchio della custodia Ajax Case è aperto e segnala i tentativi di distacco della custodia Ajax Case con l’hub installato dalla superficie. |
| Protezione contro la contraffazione | autenticazione del dispositivo |
| Salto di frequenza | L’hub invia a tutti gli utenti e all’istituto di vigilanza le notifiche relative all’inibizione o alla perdita di connessione con i dispositivi. |
| Rilevamento di inibizioni | L’hub analizza il livello di rumore nel canale e la qualità della comunicazione con i dispositivi aggiunti e invia una notifica in 30 secondi. |
| Alimentazione | |
| Tipo di alimentazione principale | tipo A |
| Intervallo di tensione CA di funzionamento del dispositivo | 100–240 V, 50/60 Hz · Dall’alimentazione principale. Consumo massimo di corrente fino a 1,8 A. |
| Intervallo di tensione CC di funzionamento del dispositivo | 10,5–15 V⎓ |
| Funzionamento autonomo | fino a 60 ore · Superior MegaHub con una batteria di riserva da 18 Ah può alimentare un sistema con XXX dispositivi cablati per 60 ore. I dispositivi wireless funzionano con le batterie e non richiedono un’alimentazione aggiuntiva. · Modalità risparmio energetico della batteria consente di prolungare la durata della batteria di riserva. |
| Tensione di carica bassa della batteria | 11,7 V⎓ |
| Tensione di recupero della batteria a bassa carica | 12,7 V⎓ |
| Tensione della batteria a fine vita | 10,5 V⎓ · Superior MegaHub si spegne. |
| Tensione massima di ondulazione (picco-picco) in uscita | 1,2 V⎓ |
| Livello minimo di energia della batteria di riserva in stato di carica | 100% |
| Consumo di corrente | |
| Massimo a tensione nominale | 220 mA |
| Corrente di riposo a tensione nominale 2 | fino a 178 mA · Quando GSM ed Ethernet sono attivati. · fino a 170 mA · Quando la connessione Ethernet è disattivata. · 2 In caso di perdita dell’alimentazione principale, funziona con la batteria di riserva. |
| Custodia | |
| Dimensioni | 395 × 300 × 110 mm |
| Temperature di funzionamento | da −25 °C a +55 °C |
| Umidità massima ammissibile | fino al 95% senza condensa |
| Classe di protezione | IP66, IK10 |
| Colori | |
| Nero · Bianco | |
| Set completo | |
| Superior MegaHub · Cavo di alimentazione · Cavo di collegamento della batteria · Cavo Ethernet · Case E (395) · Kit di installazione · 8 resistenze di terminazione (120 Ω) · Guida rapida | |
| Certificazioni e conformità alle normative | |
| Superior MegaHub | Conformità agli standard di allarme di sicurezza · Certificato rilasciato da TREZOR TEST s.r.o · EN 50131-1:2006/A1:2009/A2:2017/A3:2020 · EN 50131-3:2009 · EN 50131-5-3:2017 · EN 50131-6:2017/A1:2021 · EN 50131-10:2014 · EN 50136-1:2012/A1:2018 · EN 50136-2:2013 · PD 6662:2017* · Grado di sicurezza (SG) · 3 · Direttiva sulle apparecchiature radio (RED) · Certificato rilasciato da TIMCO Engineering, Inc. · ETSI EN 301 908-1 V15.2.1 · ETSI EN 301 908-13 V13.2.1 · ETSI EN 300 220-1 V3.1.1 · ETSI EN 300 220-2 V3.2.1 · ETSI EN 301 511 V12.5.1 · EN 300 328 v2.2.2 · EN 18031-1:2024 · EN 18031-2:2024 · Direttiva sulla restrizione delle sostanze pericolose (RoHS) · Rapporto di prova rilasciato da Shenzhen NTEK Testing Technology Co. · EN IEC 63000:2018 · Direttiva sulla compatibilità elettromagnetica (EMC) · ETSI EN 301 489-1 V2.2.3 · ETSI EN 301 489-3 V2.3.2 · ETSI EN 301 489-17 V3.3.1 · ETSI EN 301 489-52 V1.3.1 · EN 55032:2015+A11:2020 · EN 55035:2017+A11:2020 · EN IEC 61000-3-2:2019+A1:2021+ A2:2024 · EN 61000-3-3:2013+A1:2019+A2:2021 · Direttiva sulla bassa tensione (LVD) · EN IEC 62368-1:2024+A11:2024 · EN IEC 62311:2020 · Classe ambientale secondo EN 50131 · Certificato rilasciato da TREZOR TEST s.r.o. · || · PSTI UK · Sсhedule 1 |
