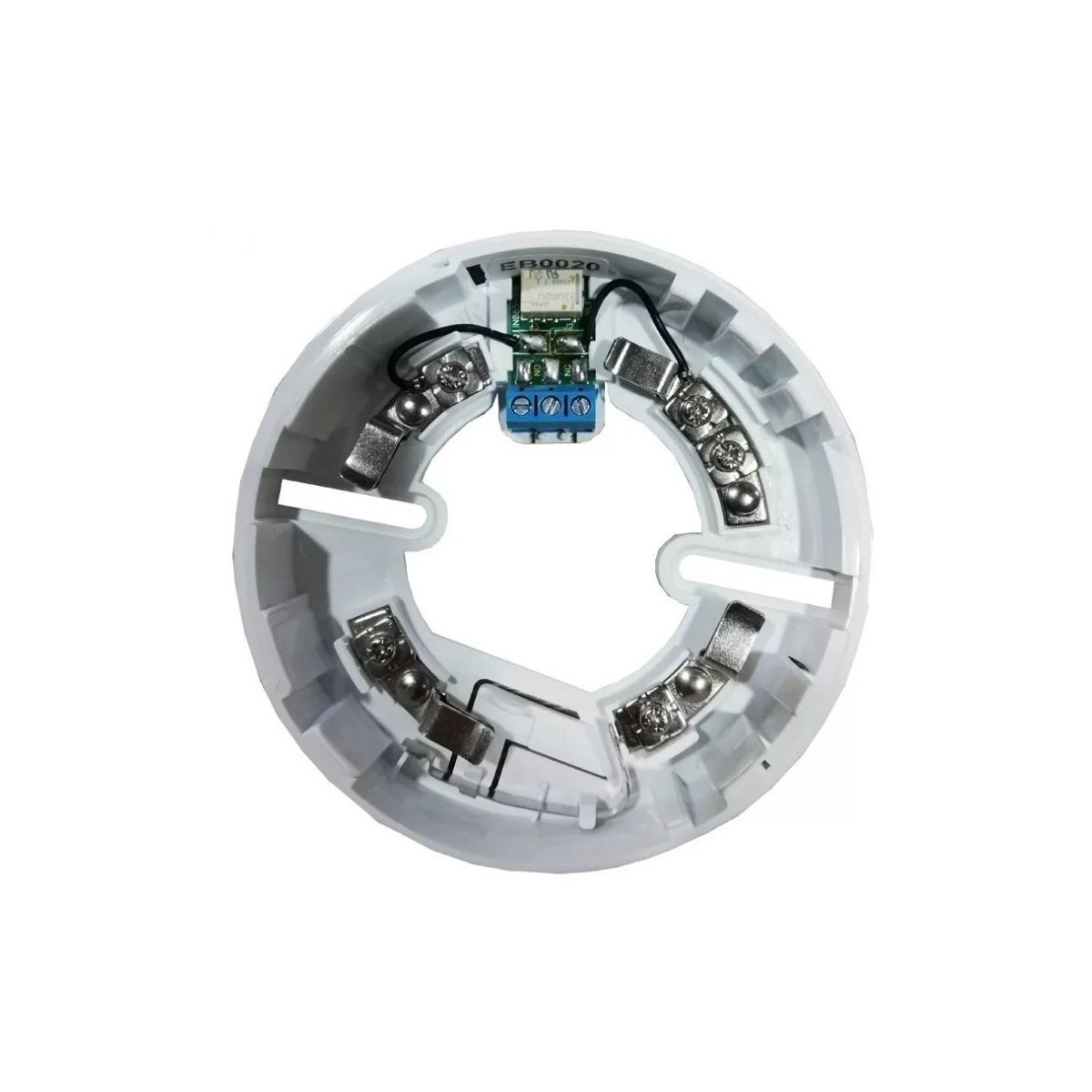

Base relè per rivelatori convenzionali (IRIS) ed indirizzati (ENEA).

EB0020

Base relè per rivelatori convenzionali (IRIS) ed indirizzati (ENEA).

Descrizione della famiglia EB0010 / EB0020 – Basi di montaggio per rivelatori Enea e Iris:

Le basi EB0010 ed EB0020 costituiscono la soluzione di montaggio Inim dedicata ai rivelatori puntiformi convenzionali delle serie Enea e Iris. Realizzate in policarbonato resistente, sono progettate per ospitare il rivelatore con un sistema a baionetta a strisciamento che consente l'installazione e la rimozione rapida del dispositivo in fase di manutenzione, garantendo allo stesso tempo una tenuta meccanica solida e una corretta interfacciatura elettrica fra base e rivelatore.

La versione EB0010 e la base standard, dotata di una lamella interna che assicura la continuita elettrica della linea convenzionale anche quando il rivelatore viene rimosso dalla base, evitando l'apertura del circuito e la conseguente segnalazione di guasto sulla centrale. Questa caratteristica e particolarmente importante negli impianti convenzionali, dove il loop deve mantenere la propria integrita per consentire il funzionamento degli altri dispositivi collegati sulla stessa zona. La versione EB0020 integra invece un relè di scambio che permette di pilotare attuatori esterni, tipicamente nell'integrazione con sistemi di antintrusione o di automazione tecnica: il relè e in grado di gestire una tensione di 10-30 Vdc con una corrente di 1 A a 30 Vdc.

Entrambe le versioni sono offerte in due varianti cromatiche per adattarsi a soffitti e ambienti diversi: bianco (suffisso /W) e nero (suffisso /B). La codifica completa prevede quindi EB0010/W, EB0010/B per la base standard ed EB0020/W, EB0020/B per la base con relè. Le dimensioni esterne sono identiche e contenute: diametro 110 mm, altezza 24 mm per un peso di soli 15 grammi, valori che rendono la base praticamente invisibile a soffitto e facilmente integrabile in ambienti civili e commerciali con elevata attenzione estetica.

A completamento della gamma e disponibile l'accessorio EB0050, un distanziatore che permette di rialzare la base per agevolare il passaggio dei cavi quando l'installazione avviene su superfici che non consentono incassi o per garantire una corretta distribuzione del flusso d'aria attorno al rivelatore. La compatibilita con tutti i rivelatori delle serie Enea e Iris rende EB0010/EB0020 una soluzione standardizzata per progetti di rivelazione incendio convenzionali di qualunque dimensione.

Caratteristiche principali:

• Basi di montaggio universali per rivelatori convenzionali Inim delle serie Enea e Iris
• EB0010 standard con lamella per continuita elettrica della linea anche a rivelatore rimosso
• EB0020 con relè di scambio integrato per integrazione con sistemi esterni
• Disponibili in versione bianca (/W) e nera (/B) per integrazione architettonica
• Relè di scambio EB0020: 10-30 Vdc, 1 A a 30 Vdc
• Sistema di aggancio a baionetta a strisciamento per installazione e rimozione rapide
• Diametro 110 mm, altezza 24 mm, peso 15 g
• Corpo in policarbonato resistente
• Accessorio dedicato EB0050: distanziatore per rialzo della base

Varianti disponibili nella famiglia:

• EB0010/W: Base standard con lamella di continuita – colore bianco
• EB0010/B: Base standard con lamella di continuita – colore nero
• EB0020/W: Base con relè di scambio integrato – colore bianco
• EB0020/B: Base con relè di scambio integrato – colore nero
• EB0050: Accessorio distanziatore per basi EB0010/EB0020
