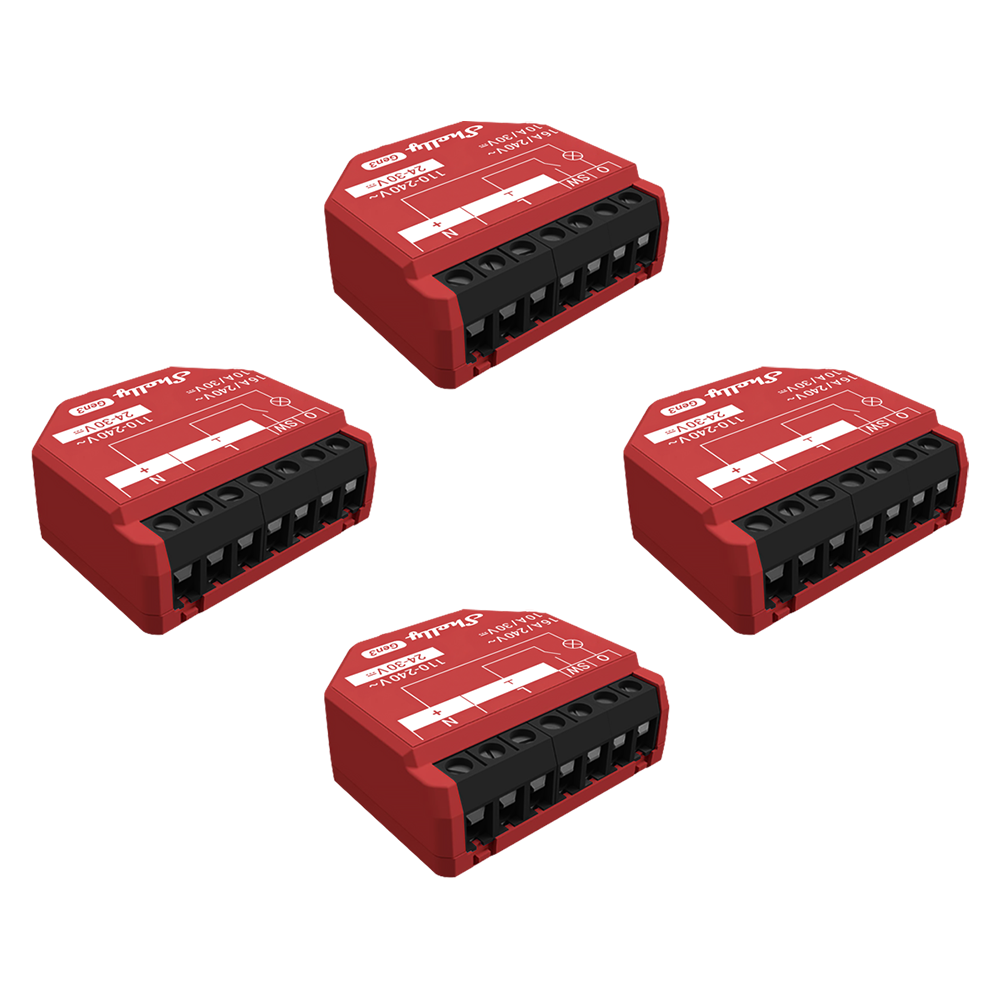

Confezione da 4 pezzi.

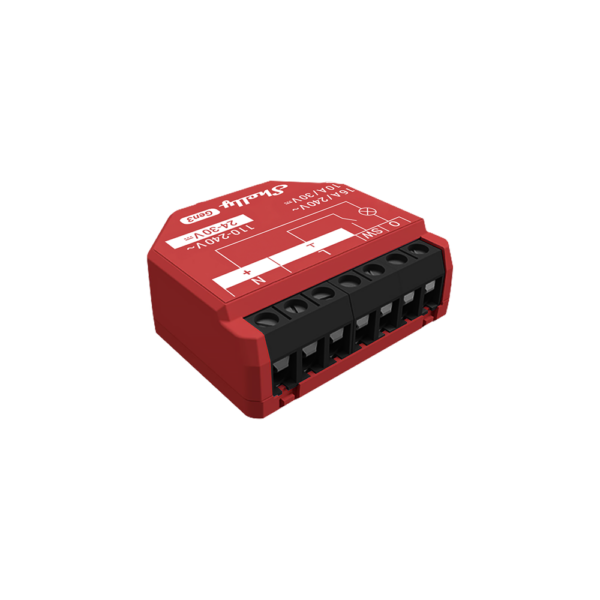

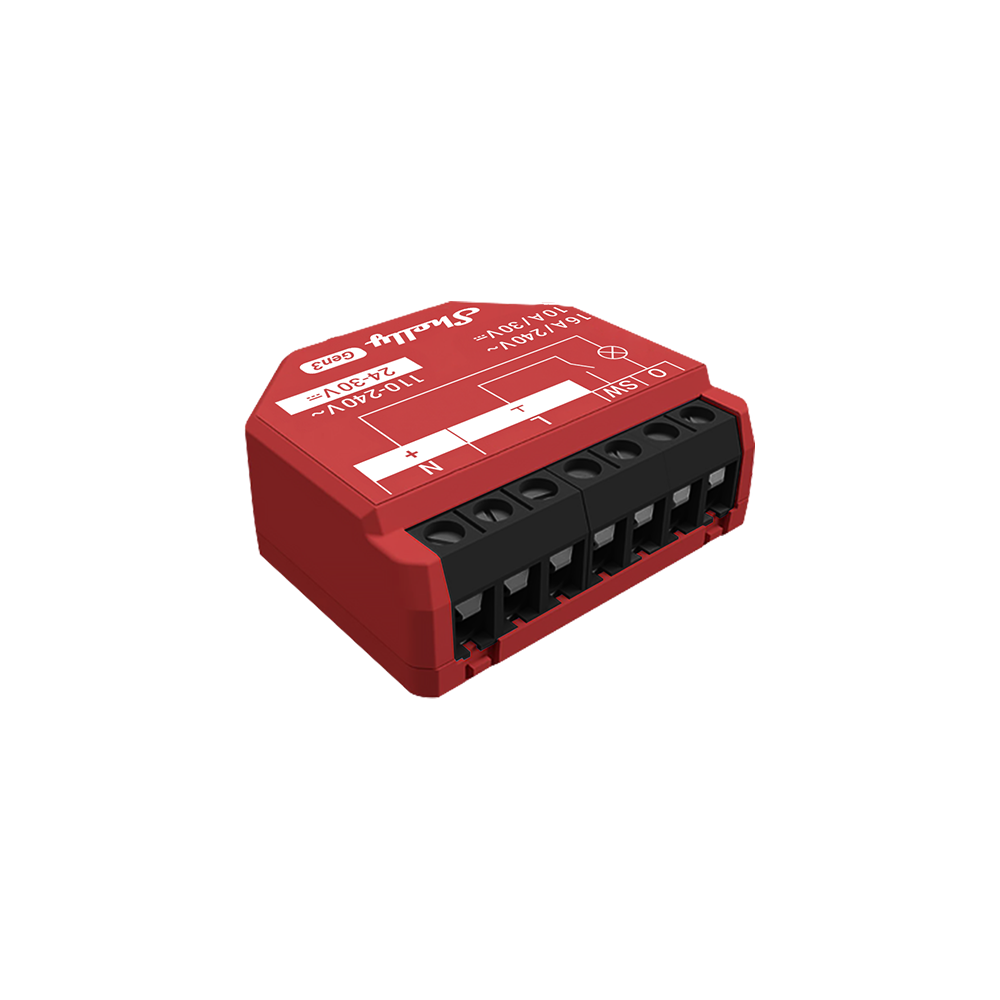

Shelly 1PM Gen3 – Nuovo Modello 3° Generazione – Processore più potente e connettori più resistenti + MATTER
Relè intelligente Wi-Fi e Bluetooth, 1 canale 16A, per Automazione Domestica dei Dispositivi Elettrici. Luci e Controllo del Consumo di Corrente, Rosso
- Shelly Plus 1 PM consente di controllare in modo intelligente i dispositivi elettrici esistenti misurando contemporaneamente il consumo di corrente
- È possibile ottenere una misurazione precisa del consumo di energia di ogni apparecchio e spegnerlo a distanza
- Pratico e compatto consente di inserirlo direttamente nella scatola di commutazione dietro l'interruttore della luce
- Grazie alla compatibilità con Amazon Alexa o Google Home, è possibile controllare i dispositivi tramite controllo vocale
- Shelly Plus 1 PM è adatto con dispositivi da 16 A o 3500 W, 110-230 V AC o 24-240 V DC
- Supporta MQTT e WSS, supporto TLS e certificati personalizzati.
| Physical | |
| Size (HxWxD): | 37x42x16 ±0.5 mm / 1.46×1.65×0.63 ±0.02 in |
| Weight: | 27 g / 0.95 oz |
| Mounting: | Wall console |
| Screw terminals max torque: | 0.4 Nm / 3.5 lbin |
| Conductor cross section: | 0.5 to 1.5 mm² / 20 to 16 AWG |
| Conductor stripped length: | 5 to 6 mm / 0.20 to 0.24 in |
| Shell material: | Plastic |
| Color: | Red |
| Environmental | |
| Ambient temperature: | -20 °C to 40 °C / -5 °F to 105 °F |
| Humidity | 30 % to 70 % RH |
| Max. altitude | 2000 m / 6562 ft |
| Electrical | |
| Power supply: | 110 – 240 VAC / 24 – 30 VDC |
| Power consumption: | < 1.2 W |
| Output circuits ratings | |
| Max switching voltage AC: | 240 V |
| Max switching voltage DC: | 30 V |
| Max switching current AC: | 16 A |
| Max switching current DC: | 10 A |
| Sensors, meters | |
| Internal-temperature sensor: | Yes |
| Voltmeter (AC) | Yes |
| Ammeter (AC) | Yes |
| Radio | |
| RF band: | 2400 – 2495 MHz |
| Max. RF power: | <20 dBm |
| Wi-Fi protocol: | 802.11 b/g/n |
| Wi-Fi Range: | Up to 30 m / 100 ft indoors and 50 m / 160 ft outdoors (Depends on local conditions) |
| Bluetooth Protocol: | 4.2 |
| Bluetooth Range: | Up to 10 m / 33 ft indoors and 30 m / 100 ft outdoors (Depends on local conditions) |
| MCU | |
| CPU: | ESP32 |
| Flash: | 4 MB |
| Firmware capabilities | |
| Schedules: | 20 |
| Webhooks (URL actions): | 20 with 5 URLs per hook |
| Scripting: | Yes |
| MQTT: | Yes |
| CoAP: | No |
Basic wiring diagram
|
|
|
Legend
|
Terminals |
|
Cables |
|
|---|---|---|---|
|
I |
Load circuit input terminal |
L |
Live (110 – 240 VAC) cable |
|
O |
Load circuit output terminal |
+ |
24 – 30 VDC positive cable |
|
SW |
Switch (controlling O) input terminal |
N |
Neutral cable |
|
L |
Live (110-240 V) terminal |
GND |
24 – 30 VDC ground cable |
|
N |
Neutral terminal |
|
|
|
+ |
24 – 30 VDC positive terminal |
|
|
|
êž± |
24 – 30 VDC ground terminal |
|
