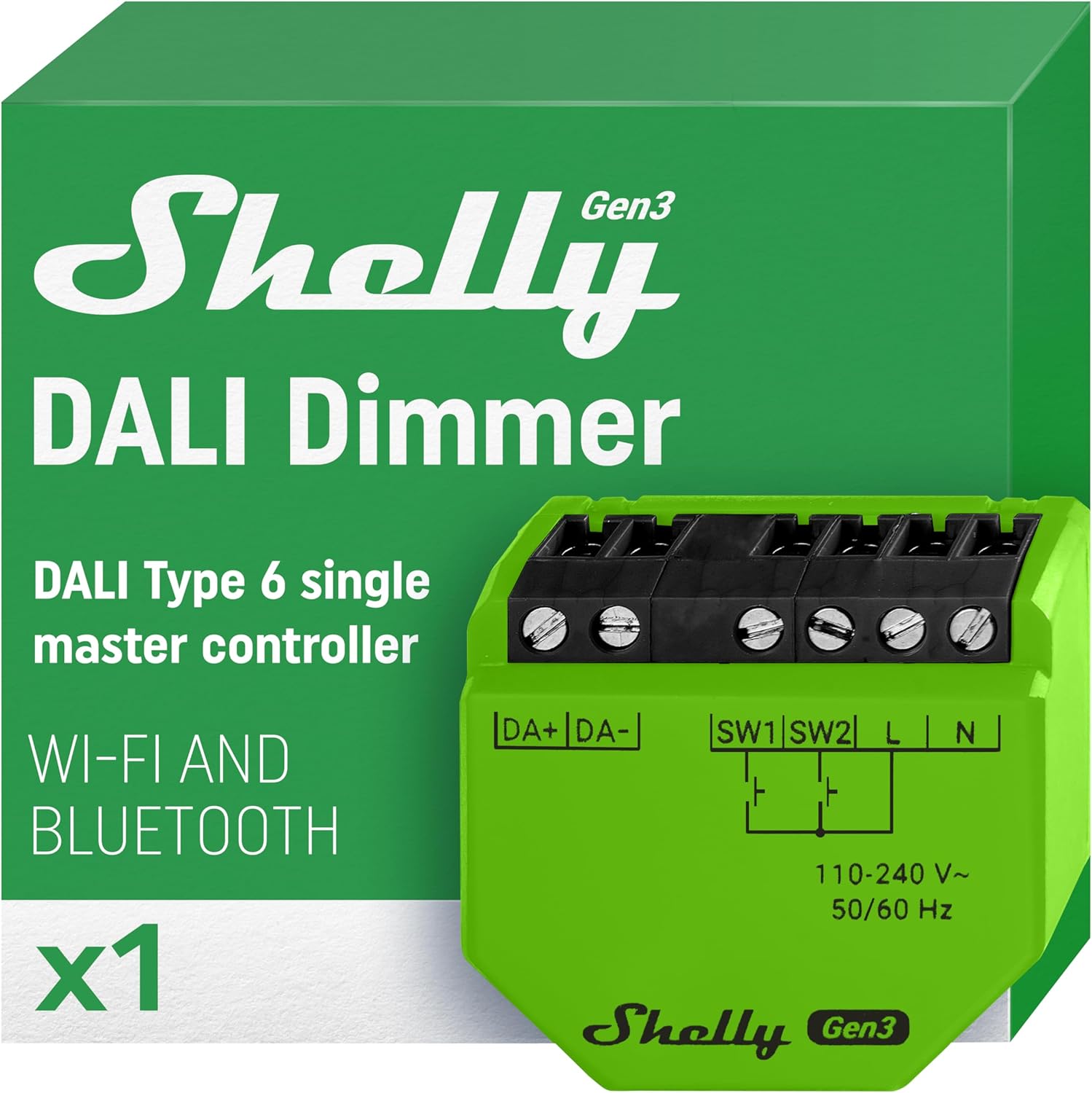

Shelly DALI Dimmer Gen3, Rete di Luci DALI, Alimentatore LED, Alimentazione Bus Integrata, Supporto KNX, Controllo Remoto, Wi-Fi e Bluetooth, Non Richiede Hub
- Shelly DALI Dimmer Gen3 è un dimmer di intensità per le luci DALI; funge da gateway tra una rete di luci DALI e il tuo ecosistema Shelly, consentendo di gestire i sistemi di illuminazione sofisticati; l’alimentazione integrata del bus consente di controllare fino a 5 apparecchi all’interno della tua casa o ambiente di lavoro
- Controllo remoto: pilota le luci LED DALI da qualsiasi luogo dall’app Shelly Smart Control e regola la luminosità minima e massima e la velocità di diminuzione, senza bisogno di un hub; integra facilmente nei sistemi KNX senza cablaggio aggiuntivo per una efficienza e flessibilità
- La soluzione per gli spazi commerciali: In ambienti esigenti, come locali aziendali o edifici commerciali, Shelly DALI Dimmer Gen3 consente personalizzazioni comode; crea configurazioni di illuminazione per rendere qualsiasi spazio funzionale o amichevole; per ristrutturazioni e costruzioni, DALI Dimmer minimizzerà i costi operativi
Caratteristiche principali
- Controller applicativo DALI: supporta il controllo del bus DALI in una configurazione single-master di luci con controllo DALI diretto o indiretto.
- Funzionalità DALI: controllo dell’intensità luminosa dell’alimentatore collegato (DT6). Il controllo della temperatura colore non è supportato.
- Accensione DALI predefinita : spento
- DALI in caso di guasto del bus : accensione al 100%
- Compatibile con il componente aggiuntivo Shelly Plus: il dispositivo supporta la connessione con l’interfaccia del sensore ai dispositivi Shelly Plus.
- Modalità di input tramite interruttore/pulsante: consente un controllo flessibile dell’input tramite interruttori o pulsanti.
- Controllo dimmer con uno/doppio pulsante: consente di utilizzare tutte le funzionalità del dispositivo per il controllo dimmer con qualsiasi configurazione di interruttore a parete.
- Modalità notturna: consente di impostare una luminosità specifica delle luci di ingresso durante la notte.
- Luminosità min/max: ridefinisce l’intervallo del segnale di oscuramento per ottenere un controllo più preciso della luminosità in uscita.
- Velocità di dissolvenza dei pulsanti: controlla la velocità con cui cambia la luminosità in uscita mentre si tengono premuti i pulsanti.
- Durata della transizione: controlla il tempo di attenuazione dallo 0 al 100%.
- Programmazioni settimanali: supporta programmazioni e routine giornaliere, tra cui l’impostazione della luminosità, la durata della transizione e il valore di inversione del segnale di oscuramento.
- Timer di accensione/spegnimento automatico: consente l’impostazione del timer di accensione/spegnimento automatico.
- Azioni locali: consente di creare scenari di automazione all’interno della rete Wi-Fi locale, tra cui l’impostazione della luminosità, della durata della transizione e del valore di inversione del segnale di oscuramento.
- Webhook: supportano l’automazione tramite comunicazioni leggere e basate sugli eventi con altri dispositivi.
- Gateway BLE: facilita la comunicazione tra dispositivi BLE e Wi-Fi.
- Wi-Fi Range Extender: ritrasmette il segnale Wi-Fi e ne estende la portata.
- Scripting: consente di creare scenari di automazione tramite script.
- Compatibilità: Altamente compatibile con sistemi di domotica di terze parti.
- KNX: supporta la comunicazione KNXnet / IP
- Non c’è bisogno di hub: pronto per l’uso in locale o in remoto tramite Shelly Smart Control o sistemi di terze parti.
| Fisico | |

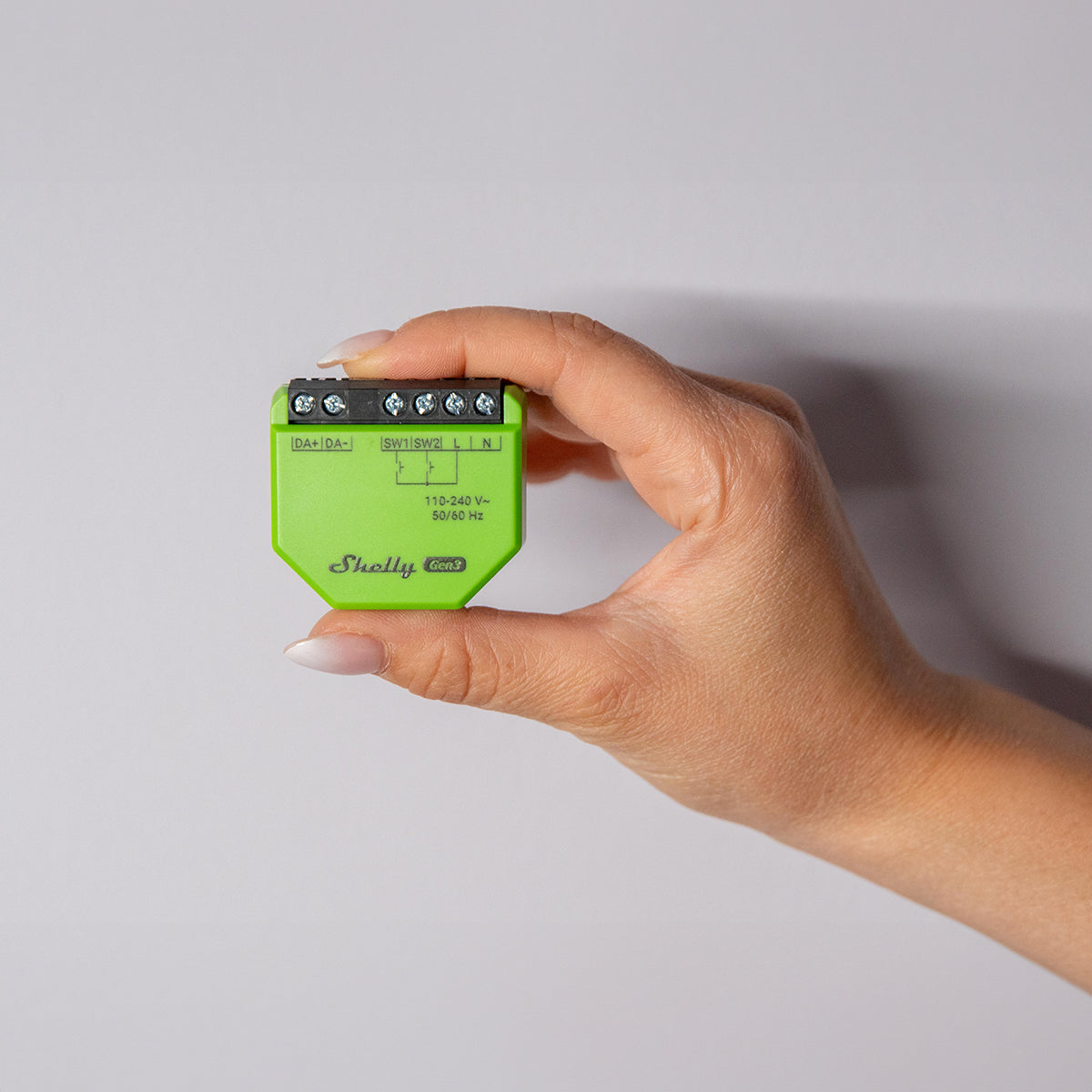

| Dimensioni (AxLxP): | 42x37x17 mm / 1,65×1,46×0,66 pollici |
| Peso: | 18 g / 0,63 once |
| Coppia massima dei terminali a vite: | 0,4 Nm / 3,5 libbre |
| Sezione trasversale del conduttore: | Da 0,5 a 1,5 mm² / da 20 a 16 AWG (terminali rigidi, flessibili e a calza) |
| Lunghezza spelata del conduttore: | da 5 a 6 mm / da 0,20 a 0,24 pollici |
| Montaggio: | Controsoffitti a parete e sospesi |
| Materiale della calotta: | Plastica |
| Colore della conchiglia: | Verde |
| Ambientale | |
| Temperatura ambiente di lavoro: | da -20 °C a 40 °C / da -5 °F a 105 °F |
| Umidità: | 30% al 70% di umidità relativa |
| Altitudine massima: | 2000 m / 6562 piedi |
| Elettrico | |
| Alimentazione elettrica: | 110 – 240 V CA ±10% 50/60 Hz |
| Consumo energetico: | < 2 W |
| Neutro non necessario: | NO |
| Valori nominali dei circuiti di uscita | |
| Alimentazione del bus | Garantito 10 mA (fino a 5 unità di controllo DALI), corrente di cortocircuito < 35 mA |
| Tensione del bus | 16 V nominali |
| Sensori, contatori | |
| Sensore di temperatura interna: | SÌ |
| Radio | |
| Wifi | |
| Protocollo: | 802.11 b/g/n |
| Banda RF: | 2401 – 2495 MHz |
| Potenza RF massima: | < 20 dBm |
| Allineare: | Fino a 30 m/100 piedi all’interno e 50 m/160 piedi all’esterno |
| Bluetooth | |
| Protocollo: | 4.2 |
| Banda RF: | 2400 – 2483,5 MHz |
| Potenza RF massima: | < 4 dBm |
| Allineare: | Fino a 10 m/33 piedi all’interno e 30 m/100 piedi all’esterno |
| Unità microcontrollore | |
| PROCESSORE: | ESP32-C3 Shelly |
| Flash: | 8 MB |
| Capacità del firmware | |
| Orari: | 20 |
| Webhook (azioni URL): | 20 con 5 URL per hook |
| Sceneggiatura: | SÌ |
| MQTT: | SÌ |
| Crittografia: | Sì, TLS 1.2 |

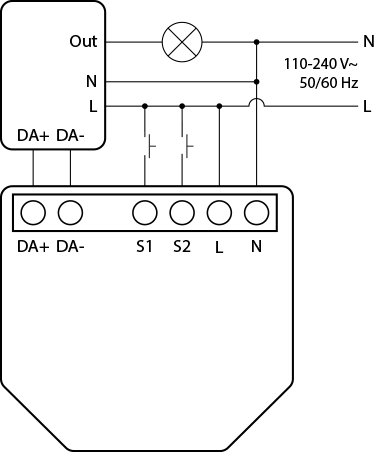

Schemi elettrici di base
Apre l’immagine a schermo interoAprire
Legenda
Ingrandisce la tabella aprendola in una finestra di dialogo a schermo interoAprire
| Terminali | Fili | |||
| N | Terminale neutro | N | Filo neutro | |
| L | Terminale sotto tensione (110-240 V~) | L | Cavo sotto tensione (110 – 240 V~) | 50-60 Hz |
| Fuori | Uscita di carico del dimmer Dali | |||
| S1, S2 | Terminali di ingresso dell’interruttore | |||
| DA+ | Terminale positivo dell’interfaccia Dali | |||
| DA- | Terminale negativo dell’interfaccia Dali |
