Shelly Plus/Gen3 Addon Add-on ( accessorio/attuatore per tutta la serie Plus/Gen3)
E’ un sensore di ultima generazione che permette il collegamento di una infinità di strumenti. La novità introdotta è che potremo da un unico dispositivo, collegare fino a 5 sonde di temperatura DS18B20 o un sensore DHT22 per il monitoraggio della temperatura e dell’umidità.

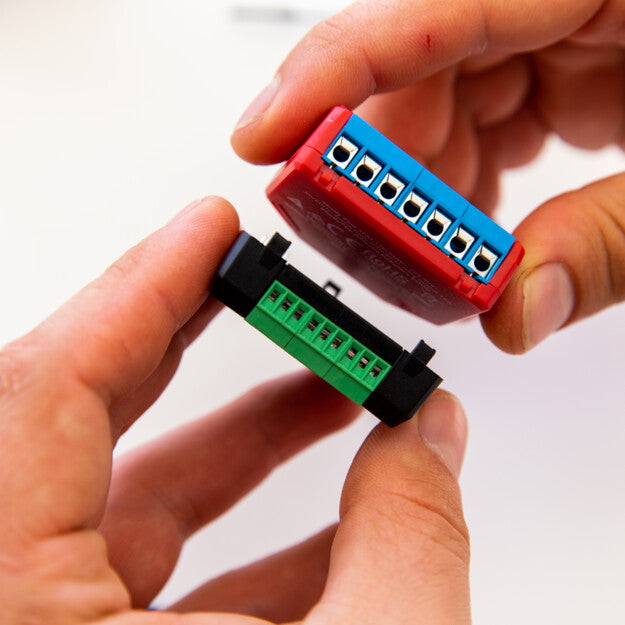

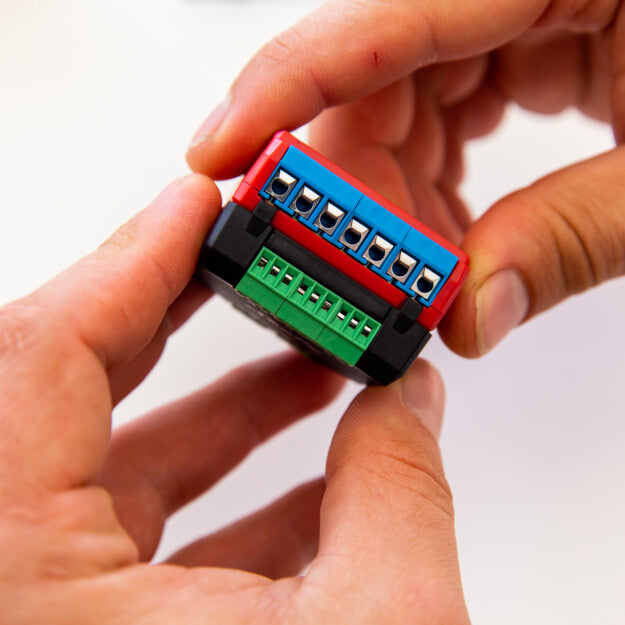

Viene attaccato tramite clip al modulo Plus desiderato. Si possono collegare vari sensori e attuatori : temperatura, umidità, movimento, luminosità etc
- Shelly Plus Add-on è un’interfaccia del sensore galvanicamente separata per tutti i dispositivi Shelly Plus, dunque per usare Shelly Plus ADD-ON avrete bisogno di uno qualsiasi dei dispositivi della famiglia Shelly Plus.
- Collegare il dispositivo al Wi-Fi e installare. Non è necessario alcun hub.
- Dispone di un ingresso analogico e digitale
- Compatibilità: Shelly Plus Add-On è compatibile con Amazon Alexa, Google Home, Samsung SmartThings, Android e iOS.
Presenta sia l’ingresso analogico che digitale, quindi collegandolo con vari sensori potrai:
- consocere in tempo reale lo stato della porta del tuo garage.
- misurare la temperatura precisa all’interno dellì acquario o dell’ambiente.
- attivare tapparelle quando la stanza è troppo buia ed è ancora giorno
- chiudere automaticamente le tende esterne per proteggerle dal vento.
| Dimensioni (AxLxP): | 37x42x15 ±0,5 mm / 1,46 x 1,65 x 0,59 ±0,02 pollici |
| Pesare: | 105 g / 3,70 once |
| Materiale della calotta: | Plastica |
| Coppia massima terminali a vite: | 0,1 Nm / 0,89 lbIn |
| Sezione del conduttore: | massimo 1 mm²/17 AWG |
| Lunghezza spelata del conduttore: | 4,5 mm/0,18 pollici |
| Colore: | Nero |
| Ambientale | |
| Temperatura ambiente: | Da -20 °C a 40 °C / da -5 °F a 105 °F |
| Umidità | Dal 30% al 70% di umidità relativa |
| Massimo. altitudine | 2000 metri / 6562 piedi |
| Elettrico | |
| Tensione di alimentazione CA: | N / A |
| Tensione di alimentazione CC: | 3,3 V (dal dispositivo Shelly plus) |
| Consumo di energia: | < 0,5 W (senza sensori) |
| Valori nominali dei circuiti di uscita | |
| CCmax. attuale: | 10mA |
| VREF USCITA max. attuale: | 1mA |
| Resistenza VREF+R1 OUT | 10 kΩ |
| Funzionalità del firmware del dispositivo Shelly Plus | |
| Dispositivi che supportano il componente aggiuntivo Shelly Plus: | |
- Shelly Plus 13:00
- Shelly Plus 14:00
- Shelly Plus i4/i4DC
| Lettura della temperatura: | Dipende dai sensori DS18B20 o DHT22 |
| Lettura dell’umidità: | Dipende dal sensore DHT22 |
| Input digitale: | Da -15 V a 0,5 V (vero)/da 2,5 V a 15 V (falso)* |
| Intervallo ingresso analogico: | Da 0 a 100% |
| Soglia report ingresso analogico: | 1%** |
| Gamma del voltmetro: | da 0 a 10 V |
| Soglia segnalazione voltmetro: | 0,1 V** |
| Precisione ingresso analogico/voltmetro | Migliore di ±5% |
* La logica può essere invertita nelle impostazioni dell’ingresso digitale
** Può essere configurata nelle impostazioni dell’ingresso analogico/voltmetro

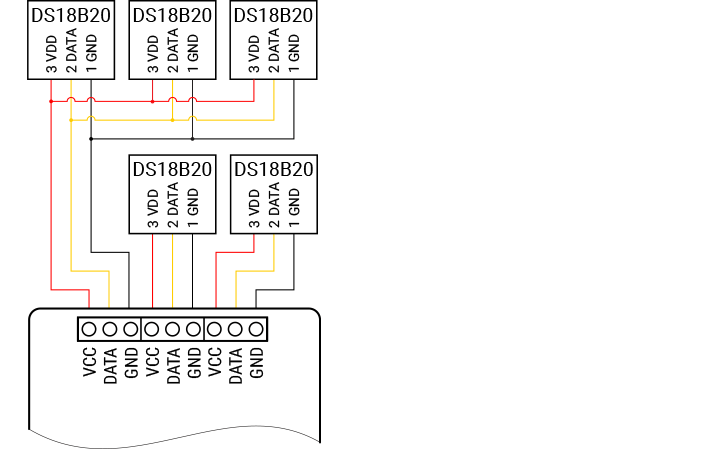

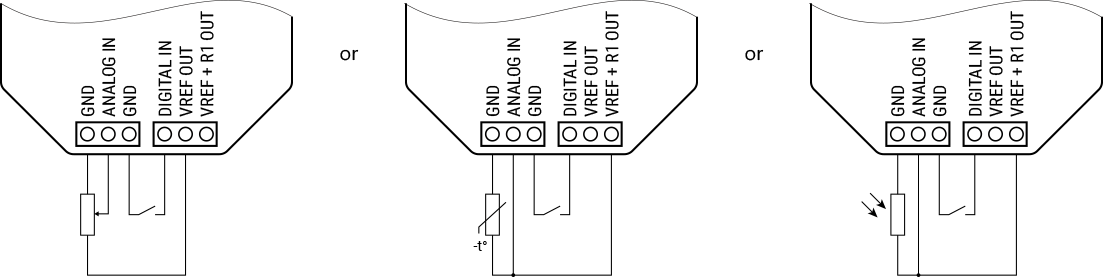

Schemi elettrici di base
 |
 |
