Centrale rivelazione incendio analogica indirizzata della serie SmartLOOP.

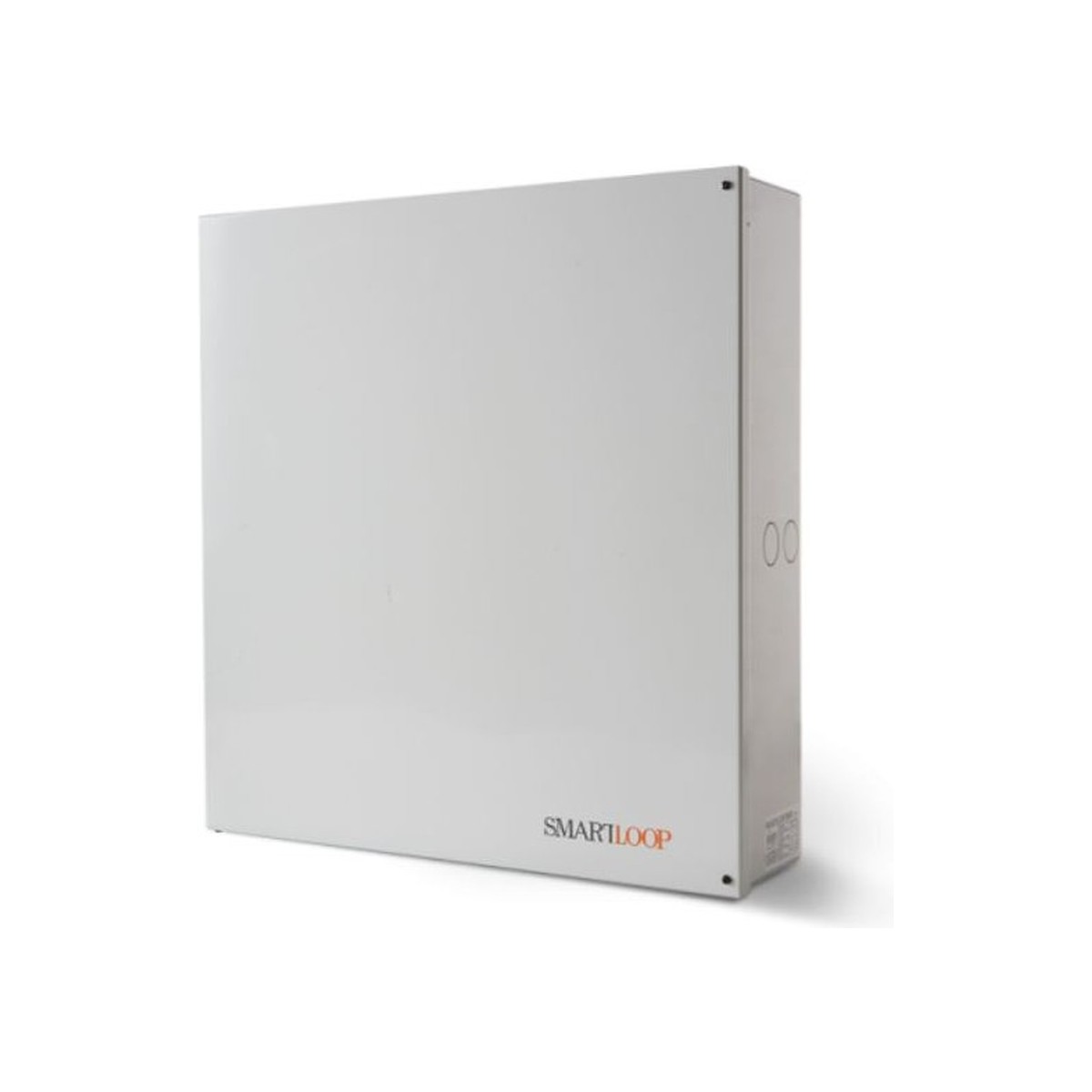

SmartLoop2080/S — Centrale a 2 loop espandibili a 8 con pannello frontale chiuso

2 Loop espandibili ad 8 (con schede SmartLoop/2L max 3), dotata di pannello frontale chiuso.

Centrale analogica indirizzata della serie SmartLoop. Sistema di rilevazione incendio con dispositivi su loop, autoacquisizione e autoindirizzamento, memoria degli ultimi 2000 eventi, CPU di emergenza conforme EN54-2 per piu di 500 dispositivi collegati. Connettibile fino a 30 centrali in rete HorNet tramite scheda opzionale SmartLoop/NET.

La piattaforma SmartLoop:

La serie di centrali analogiche indirizzate SmartLoop rappresenta una chiara evoluzione rispetto alla generazione di centrali presenti sul mercato. La piattaforma SmartLoop offre centrali da 1 ad 8 loop collegabili tra loro in rete fino ad ottenere un sistema di 30 centrali.

Se si considera che ogni centrale può gestire sino ad 8 loop e che ogni loop può gestire sino ad 240 dispositivi, ci si rende conto della vastità di soluzioni installative offerte dal sistema SmartLoop. La serie è stata progettata per fornire prestazioni al livello di eccellenza unite ad una semplice operatività e a processi installativi privi di inconvenienti, con lo scopo di aiutare le società di installazione nel processo di ottimizzazione delle risorse e dei tempi.

L'architettura multiprocessore con funzioni di autodiagnostica è coordinata da un processore 32 bit. Questa potente piattaforma hardware mette a disposizione le risorse di elaborazione necessarie a garantire il massimo livello di affidabilità, di rapidità di risposta, di semplicità d'uso, di connettività, di scalabilità e di versatilità.

Il sistema SmartLoop poggia il suo funzionamento sulla sinergia di diverse tecnologie all'avanguardia: la tecnologia di loop OpenLoop, la tecnologia di rete HorNet, la tecnologia di gestione dell'emergenza Emergency54 e la tecnologia di connettività Janus.

SmartLoop offre 5 uscite supervisionate per allarme e guasto al fine di garantire il controllo costante dell'operatività. La centrale è in grado di identificare situazioni anomale e diagnosticarle offrendo un ampio spettro di segnalazioni: allarme, preallarme, guasto, avviso, esclusione, test, monitor. Tutte le segnalazioni possono comparire sia sul display LCD che sui LED.

Oltre alle uscite supervisionate, la centrale offre due relè di segnalazione allarme/guasto ed una ulteriore uscita di segnalazione disconnessione batteria. Per ampliare gli I/O è possibile installare l'opzione SmartLoop/INOUT che aggiunge 6 terminazioni programmabili come uscita supervisionata, ingresso supervisionato o zona per sensori convenzionali.

SmartLoop mette a disposizione un bus RS485 per la connessione di pannelli di controllo remoti (repeater con display LCD SmartLetUSee/LCD o LED SmartLetUSee/LED). Sul bus RS485 è possibile collegare una centrale di estinzione esterna (SmartLine020-2EXT o SmartLine036-4EXT) e una scheda di comunicazione telefonica con funzioni di avvisatore vocale e digitale.

La programmazione da pannello frontale è semplice ed intuitiva grazie all'ampio display LCD e all'autoapprendimento/autoindirizzamento dei dispositivi di loop. Il modo migliore di programmare il sistema è il software SmartLeague con interfaccia grafica che si configura semplicemente trascinando i componenti. Connessione via RS232, USB o Ethernet (con scheda SmartLAN). Soluzione ideale per applicazioni commerciali di medie dimensioni fino a grandi impianti come ospedali, centri commerciali e aeroporti.

Caratteristiche principali:

• Centrale analogica indirizzata certificata EN 54-2 + EN 54-4
• Architettura hardware multicontrollore con unità di elaborazione principale 32 bit
• Tecnologia OpenLoop per gestione loop
• Architettura di rete HorNet tra centrali
• Supporto configurazione Emergency54 (ridondanza CPU)
• Fino a 30 centrali in rete con scheda SmartLoop/NET
• Accessibilità via Internet con scheda SmartLAN (opzionale)
• Collegamento del loop a due o quattro fili
• Sino a 240 dispositivi per loop
• Sino a 14 pannelli di controllo remoti (repeater) collegabili (distanza max 1000m)
• 1 uscita supervisionata di allarme (NAC) + 1 di guasto (NAC) + 3 programmabili (NAC)
• 1 relè di allarme + 1 relè di guasto
• Bus RS485 per pannelli remoti SmartLetUSee/LCD e SmartLetUSee/LED
• Gestione su RS485 di centrali estinzione SmartLine020-4EXT e SmartLine036-4EXT
• Gestione su RS485 delle stazioni di alimentazione
• 1 uscita alimentazione ausiliaria 24V + 1 uscita 24V resettabile per dispositivi esterni
• Relè disconnessione batteria in caso di scarica profonda
• Connessioni RS232 + USB per PC + RS232 per stampante seriale
• Memoria degli ultimi 2000 eventi
• Autoacquisizione e autoindirizzamento dei dispositivi di loop
• Gestione sensori convenzionali (con scheda SmartLoop/INOUT)
• Chiamata telefonica di emergenza (con scheda SmartLoop/PSTN)
• Display alfanumerico LCD retroilluminato per gestione intuitiva interfaccia
• Tasti di navigazione + tasti accesso rapido (test, buzzer, ricognizione, tacitazione, reset, evacuazione)
• Buzzer di segnalazione integrato
• Software programmazione SmartLeague Windows + programmazione da pannello frontale
• Accesso funzioni livello 2 EN54 con codice o chiave
• Controllo tensione uscita alimentazione in funzione temperatura batteria (con ProbeTH)
• Controllo efficienza e livello batterie
• Utilizzo estensivo tecnologie SMD a rifusione per maggior affidabilità
• Contenitore metallico, alimentatore caricabatteria switching 4A @ 27,6Vdc
• Dimensioni (HxLxP): 480 × 470 × 135 mm, peso 8 kg (senza batterie)
